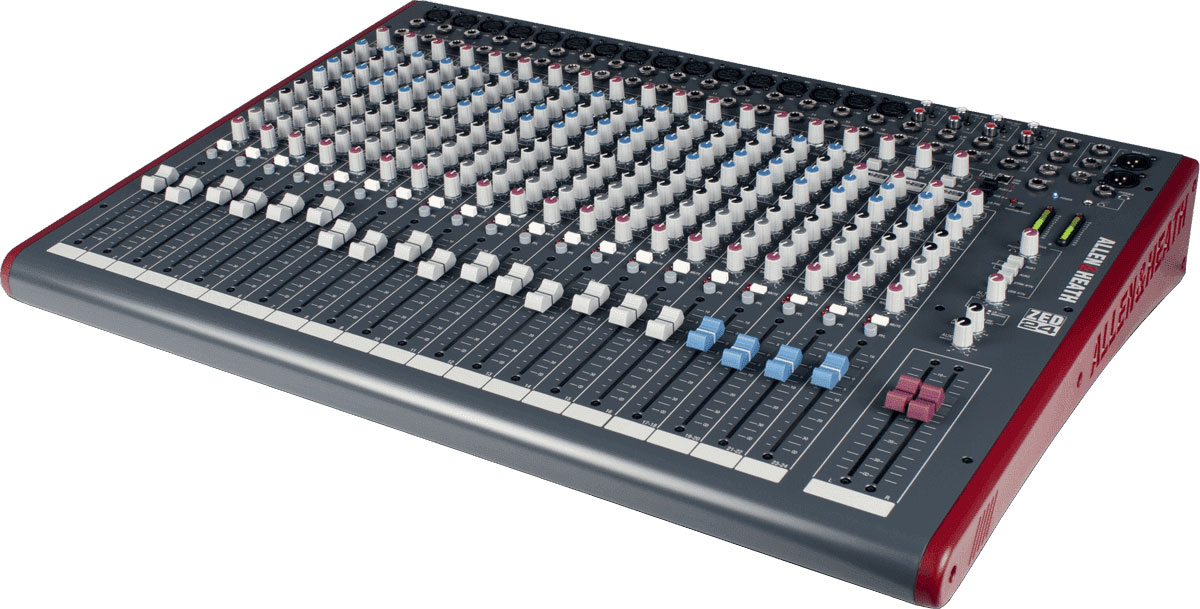

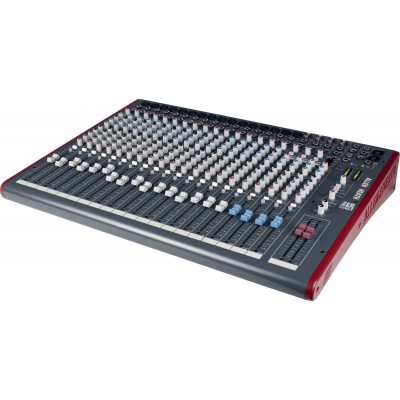

Allen & Heath ZED-24

Une architecture " grande console " pensée pour les configurations exigeantes

Avec ses 16 entrées mono dotées d'un égaliseur 3 bandes dont une section semi-paramétrique, cette console se positionne comme un centre de mixage polyvalent pour les groupes, les lieux de culte, les associations, les prestataires et les studios qui veulent une surface de contrôle confortable. L'approche combine une connectique complète (insertions, auxiliaires, retours) et une ergonomie orientée mix live, tout en restant transportable.

Pour qui et pour quels usages ?

Cette console de mixage est idéale si vous devez gérer plusieurs micros (chant, batterie, cuivres, prises d'ambiance) tout en conservant des entrées stéréo pour claviers, lecteurs, modules ou retours PC. Les 4 auxiliaires facilitent la création de mixes retours indépendants (Aux 1/2) et l'envoi vers des traitements (Aux 3/4), tandis que l'USB permet d'enregistrer rapidement un concert, une répétition ou une captation stéréo, sans interface audio externe.

Fonctionnalités clés : contrôle, égalisation et routage

Voies mono : du gain à la dynamique du mix

Les 16 voies mono proposent une entrée micro symétrique sur XLR et une entrée ligne sur Jack 6.35mm, avec insertion sur Jack 6.35mm pour intégrer facilement un compresseur, un gate ou un égaliseur externe. Le gain ajustable, le filtre coupe-bas et l'égaliseur 3 bandes (avec 1 bande semi-paramétrique) aident à nettoyer le bas, creuser une fréquence gênante ou mettre un instrument en avant. Chaque voie dispose aussi d'un panoramique, d'un Mute, d'un PFL et d'un voyant de saturation pour sécuriser les réglages.

Voies stéréo : claviers, lecteurs et retours, en toute simplicité

Les 4 entrées ligne stéréo asymétriques (une prise Jack par canal) sont conçues pour accueillir des sources stéréo comme les claviers, boîtes à rythmes, lecteurs ou retours d'interface. Le gain ajustable et l'égaliseur 2 bandes fixes permettent un réglage rapide, tandis que la balance et les faders ALPS 100 mm offrent un placement clair dans le mix. Les Aux 1/2 sont pré-fader et peuvent être utilisés en 2 mono ou 1 stéréo selon votre organisation de scène.

Auxiliaires, retours d'effets et USB : une console qui s'adapte

Les 4 départs auxiliaires ouvrent de vraies possibilités : retours musiciens, envoi vers effets, ou départ spécifique pour diffusion secondaire. Le 4e auxiliaire est orienté vers les effets internes (sans sortie physique), pratique pour garder un routage propre. Les 2 retours d'effets stéréo, avec niveau ajustable et assignation, facilitent l'intégration d'un multi-effets externe ou d'un retour de processeur, avec routage vers des voies stéréo ou directement vers le bus principal.

Le port USB ajoute une couche de flexibilité : vous choisissez la source envoyée au PC (bus L/R ou Aux 1/2 ou Aux 3/4) et vous décidez où revient l'audio USB (vers L/R ou vers la voie stéréo n 3). C'est une solution simple pour enregistrer une façade, diffuser une musique d'attente, ou récupérer un playback depuis un ordinateur.

Caractéristiques techniques

Insert	Oui	Nombre préamplis micro	16
Nombre de faders	22	Enregistrement	USB
Nombre canaux	24	Nombre départs auxiliaires	4
Alimentation fantôme	Oui	Entrées micro	16 x XLR
Bluetooth	Non	Entrées ligne	16 x jack, 4 x stéréo
EQ	3-bandes avec mid semi-param	Entrées (autres)	USB, inserts : jack sur chaque entrée mono, 2 x phono
Faders motorisés	Non	Sorties principales	mono jack, 2 x XLR
Filtres	Coupe-bas	Sorties (autres)	casque jack stéréo, casque minijack stéréo, 4 x auxiliaires jack, enregistrement Rca, alternative (Rca), 2 pistes Rca
Mode PFL/AFL	Oui	Couleur	Gris
Rackable	Non	Affichage	LED
Catégorie	table analogique	Poids	11.5 kg
Course fader	100 mm	Dimensions (mm)	645 x 465 x 95

Entrées	micro symétriques sur XLR / ligne sur Jack 6.35mm	Balance	oui
Insertion	Jack 6.35mm	Retours	2 retours d'effets stéréo
Réglages	gain ajustable, filtre coupe-bas	Assignation	vers voies stéréo n 1, n 2 ou bus L/R
Égalisation	3 bandes dont 1 semi-paramétrique	Départs auxiliaires	4 sorties sur Jack asymétrique
Auxiliaires	4 départs (Aux 1 et 2 pré-fader, Aux 3 et 4 post-fader)	Niveau ajustable	Aux 1 et Aux 2
Panoramique	oui	Sortie générale	stéréo sur 2 XLR symétriques avec insertion
Fader	ALPS 100 mm	Sommation mono	oui, avec sortie sur Jack asymétrique
Contrôles	Mute, PFL	Faders master	100 mm
Indication	voyant saturation	Mètres	bargraph 12 segments
