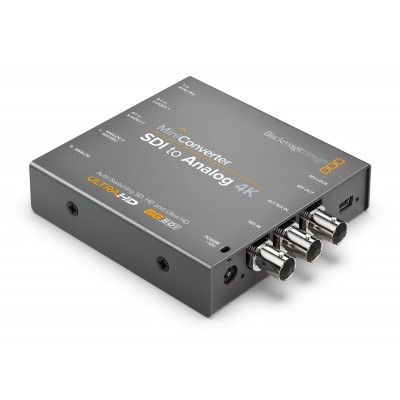

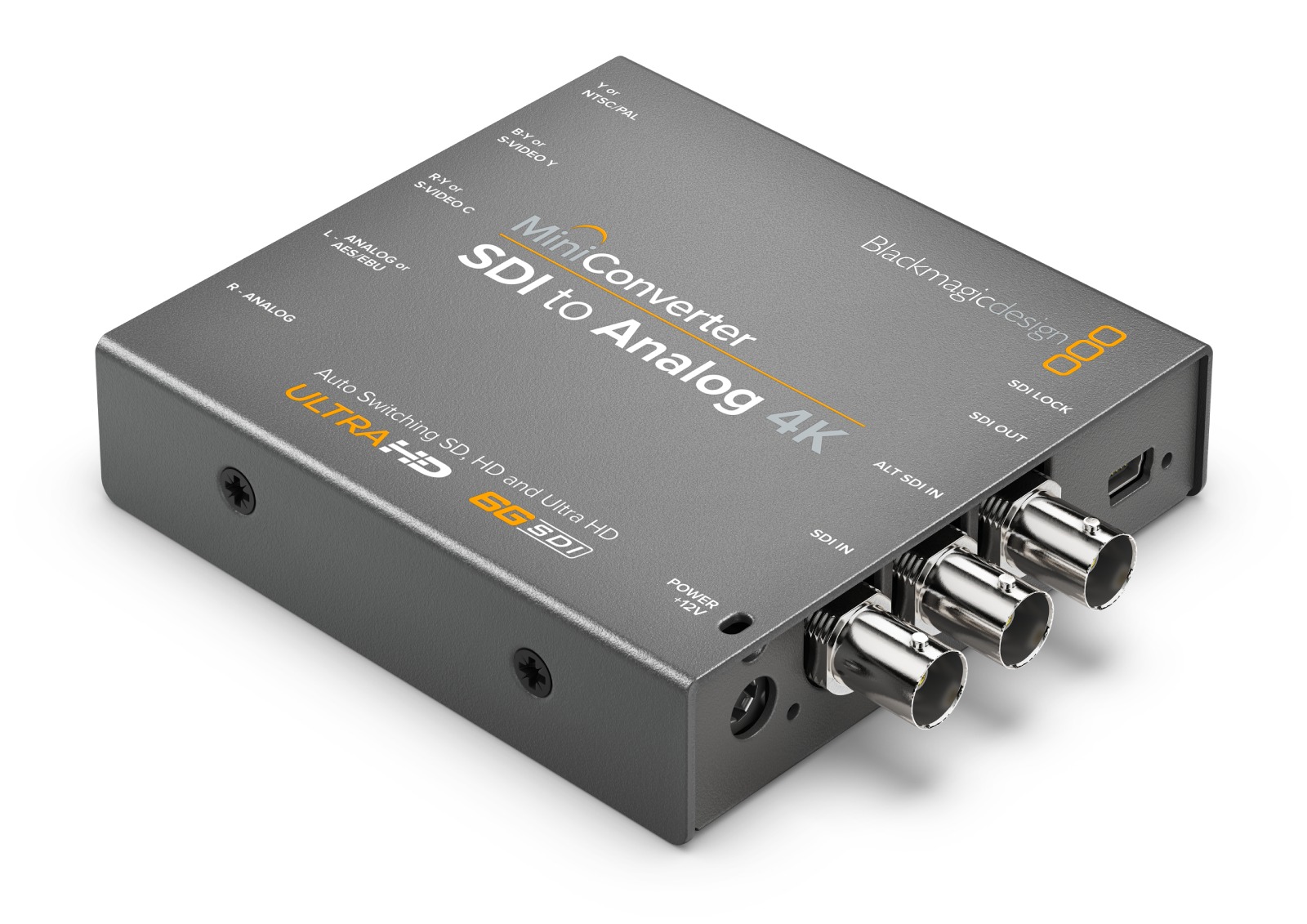

L?essentiel à savoir sur le convertisseur vidéo Mini Converter SDI to Analog 4K
- Conversion SD/HD/3G/6G-SDI vers analogique composante YUV HD/SD, composite NTSC/PAL et S-Video, avec down-conversion intégrée depuis des sources Ultra HD.
- Entrée SDI redondante (ALT SDI) avec bascule automatique et sortie SDI en boucle pour chaîner vos équipements.
- Audio pro 2 canaux en versions analogique symétrique et numérique symétrique sur jacks 6,35 mm.
- Configuration simple via USB, détection automatique des formats et compatibilité broadcast étendue.
Le chaînon indispensable entre sources SDI modernes et parcs analogiques
Conçu pour les environnements broadcast et post-production, ce Mini Converter relie caméras, mélangeurs et enregistreurs SDI actuels à des moniteurs, magnétoscopes et matrices analogiques existants (Betacam SP, VHS, écrans de contrôle, etc.). Positionné dans la famille « Mini Converter 4K », il ajoute la gestion du 6G-SDI et des signaux Ultra HD jusqu?à 2160p30 par rapport aux générations antérieures.
Pour qui et pour quels usages ?
Idéal pour les régies live, plateaux TV, intégrateurs AV et studios numérisant des archives, il permet d?alimenter des afficheurs analogiques, d?assurer des secours de monitoring et de distribuer un signal vers des workflows mixtes SD/HD/UHD sans friction.
Fonctions clés et nouveautés
La double entrée SDI avec commutation automatique garantit une diffusion continue en cas de perte du signal principal. La sortie SDI en boucle simplifie la distribution du flux vers un autre appareil. Le convertisseur effectue une
down-conversion HD/SD propre depuis le 6G-SDI Ultra HD vers la composante YUV, le composite NTSC/PAL ou le S-Video, avec détection instantanée du format.
Le contrôle des paramètres s?effectue par mini-interrupteurs ou via USB. Les sorties audio analogique et numérique symétriques 2 canaux s?intègrent aisément à votre console ou enregistreur, pour un monitoring fiable en toutes circonstances.
Caractéristiques techniques
Connexions
- Entrées vidéo SDI : 1 x SD, HD ou 6G-SDI. 1 x entrée ALT SDI offrant une commutation automatique en cas de dysfonctionnement de l?entrée principale.
- Sorties vidéo SDI : 1 x sortie vidéo en boucle SDI.
- Sorties vidéo analogique : NTSC, PAL, S-Video et SD/HD composante à partir de l?entrée 6G-SDI.
- Sorties audio analogique : 2 canaux audio symétrique analogique professionnels avec connexions jack standard 6,35 mm.
- Sorties audio numérique : 2 canaux audio symétrique numérique professionnels avec connexions jack standard 6,35 mm.
- Entrée redondante SDI : commute automatiquement lors d?une perte du signal SDI principal.
- Prise en charge de multiples débits de données : détection automatique de SD, HD ou 6G-SDI.
- Mises à jour et configuration : USB.
- Synchronisation : oui.
Normes et compatibilité
- Normes vidéo SD : 525i59.94 NTSC, 625i50 PAL.
- Normes vidéo HD : 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080i50, 1080i59.94, 1080i60.
- Normes vidéo 2K : 2K DCI 23.98p, 24p, 25p, 23.98PsF, 24PsF, 25PsF.
- Normes vidéo Ultra HD : 2160p23.98, 24, 25, 29.97, 30.
- Normes vidéo 4K : 4K DCI 23.98p, 24p, 25p.
- Conformité aux normes SDI : SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE ST-2081, ITU-R BT.656 et ITU-R BT.601.
- Débits vidéo SDI : détection automatique entre définition standard et haute définition.
- Échantillonnage vidéo SDI : 4:2:2.
- Échantillonnage audio SDI : 48 kHz, 24 bits.
- Précision des couleurs SDI : 4:2:2.
- Espace colorimétrique SDI : YUV.
Formats analogiques et traitement
- Prise en charge analogique : 525i59.94 NTSC, 625i50 PAL, 720p50, 720p59.94, 720p60, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080i50, 1080i59.94, 1080i60.
- Espace colorimétrique analogique : YUV.
- Précision des couleurs analogique : 4:2:2.
- Conversion de format : down-conversion HD.
Logiciel et contrôle
- Contrôle logiciel : mise à jour logicielle pour Mac et Windows via USB.
- Mise à jour du logiciel interne : via le logiciel de mise à jour fourni.
- Systèmes d?exploitation : Mac 10.15 Catalina, Mac 11.1 Big Sur ou version ultérieure ; Windows 10 en 64 bits.
- Contrôle des paramètres : mini-interrupteurs ou logiciel USB.
Alimentation
- Source d?alimentation : alimentation universelle 12 V incluse avec adaptateurs internationaux pour la plupart des pays.
- Consommation d?énergie : 8,04 W.
- Plage de tension opérationnelle : 12 - 31 V DC.
Spécifications environnementales
- Température de fonctionnement : 0° à 40° C (32° à 104° F).
- Température de stockage : -20° à 45° C (-4° à 113° F).
- Humidité relative : 0 % à 90 % sans condensation.
Inclus
- Mini Converter SDI to Analog 4K.
- CD logiciel.
- Alimentation universelle 12 V avec fiches internationales interchangeables.
