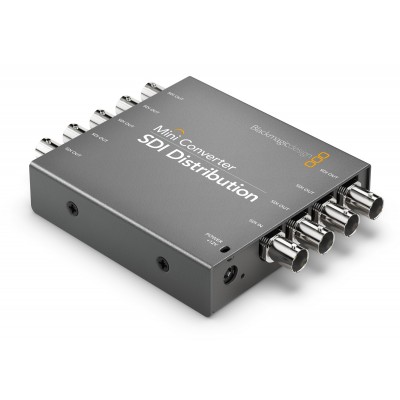

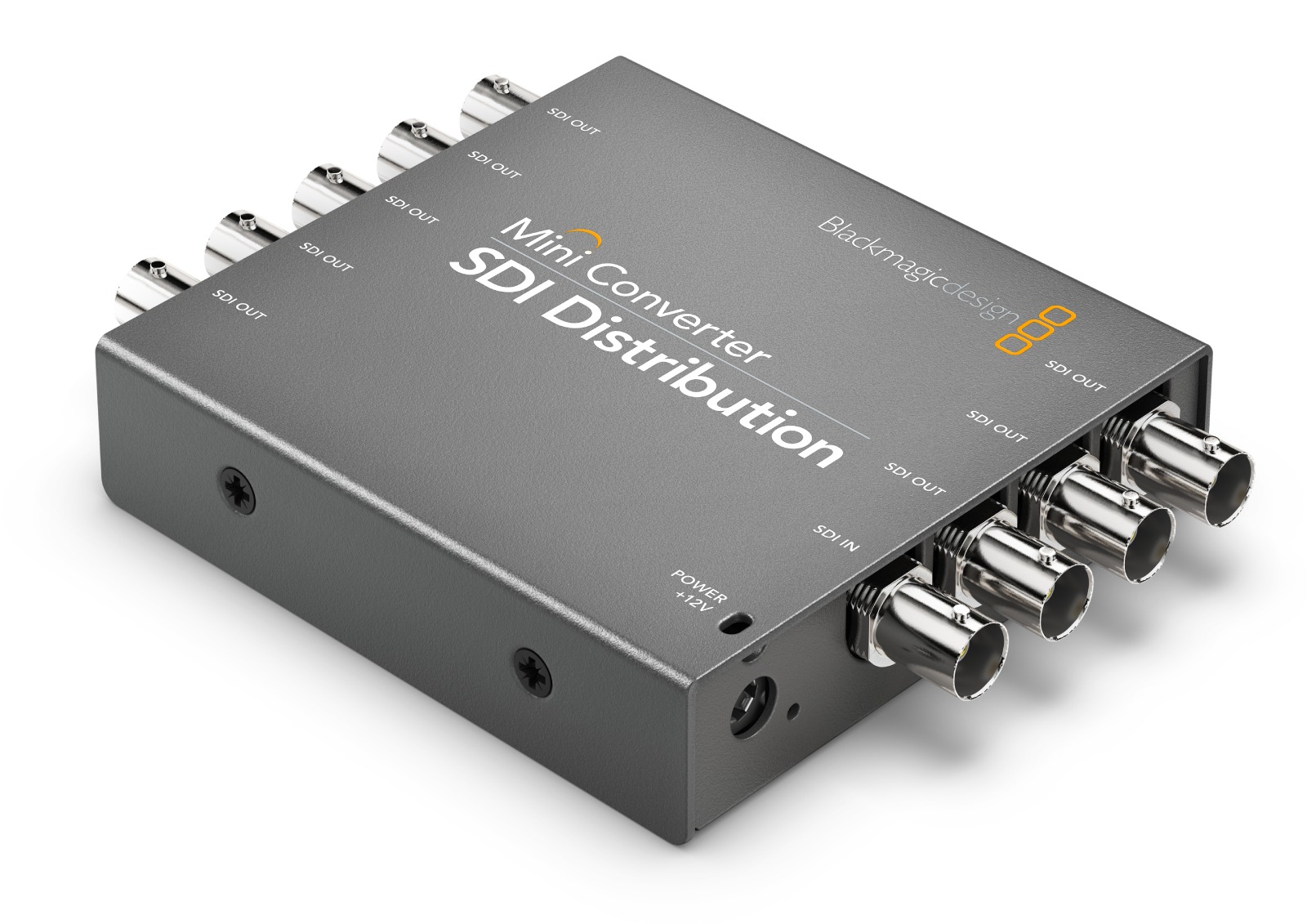

Das Wesentliche zum SDI-Verteilkonverter ?Mini Converter SDI Distribution?
- 1 Eingang SD/HD/3G-SDI mit automatischer Erkennung zu 8 synchronisierten SDI-Ausgängen.
- Kompatibilität bis zu 1080p60 und 2K DCI-Formaten in 3G-SDI Level B.
- Unterstützung von ASI-Streams, Hilfsdaten und eingebettetem Audio für Broadcast-Workflows.
- Einfache Integration im Regieraum mit universellem 12 V Netzteil inklusive.
In der Tradition der Mini Converter: zuverlässig und für den Regiebetrieb konzipiert
Entwickelt für anspruchsvolle Produktionsumgebungen, gehört der ?Mini Converter SDI Distribution? zur Familie der Mini Converter, die für Stabilität und Einfachheit bekannt ist. Er verteilt ein SD- oder HD-SDI-Signal auf acht perfekt synchronisierte Ausgänge und wechselt dabei automatisch zwischen SD, HD und 3G bis zu 1080p60. Ideal, wenn kein Ultra HD benötigt wird, bietet er eine robuste und kosteneffiziente Lösung für Multi-Geräte-Distribution.
Für wen und für welche Anwendungen?
Dieser SDI-Verteiler 1x8 richtet sich an Live-Regien, Studios, TV-Studios, Veranstaltungsorte, Kirchen und Streaming-Setups. Er versorgt gleichzeitig Mischer, Recorder, Kontrollmonitore und Konverter und bewahrt dabei die Signal-Kohärenz durch synchronisierte Ausgänge. Eine sichere Wahl zur Standardisierung einer professionellen Video-Infrastruktur.
Schlüsselfunktionen für makellose SDI-Signale
Die automatische Umschaltung erkennt sofort SD, HD oder 3G-SDI und gibt das Format unverändert an alle acht Ausgänge weiter. Die Kompatibilität mit den Farbräumen YUV und RGB, den Abtastraten 4:2:2 und 4:4:4 sowie dem eingebetteten Audio mit 48 kHz und 24 Bit garantiert eine mastergetreue Verteilung. Die Unterstützung von ASI-Streams und Hilfsdaten erleichtert die Integration in Broadcast-Ketten. Mit 12 V Versorgungsspannung und einem weiten Bereich von 12 bis 31 V DC passt sich der Konverter sowohl an Feldversorgungen als auch an Technik-Racks an und verbraucht dabei nur 4,80 W.
Technische Daten
Anschlüsse
- SDI Videoeingänge: 1 x SDI Videoeingang, umschaltbar zwischen SD, HD und 3G-SDI.
- SDI Videoausgänge: 8 Ausgänge, die automatisch dem SDI Videoeingang entsprechen.
Datenraten und Umschaltung
- Unterstützung mehrerer Datenraten: automatische Erkennung von SD, HD oder 3G-SDI.
- Synchronisation: Ja.
- Automatische SDI-Umschaltung: automatische Erkennung von SD, HD oder 3G-SDI.
- Unterstützung des ASI-Formats: Ja.
- Kompatibilität mit Hilfsdaten und eingebettetem Audio: Ja.
Unterstützte Videoformate
- SD: 525i59.94 NTSC, 625i50 PAL.
- HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30, 1080PsF30, 1080p50, 1080p59.94, 1080p60.
- 2K DCI: 23.98p, 24p, 25p, 23.98PsF, 24PsF, 25PsF.
SDI-Konformität und Verarbeitung
- Konformität: SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE 424M Level B, SMPTE 426m Level B, ITU-R BT.656, ITU-R BT.601.
- SDI-Videodatenraten: automatische Erkennung zwischen Standard Definition, High Definition und 3G-SDI Level B.
- SDI Videoabtastung: 4:2:2 und 4:4:4.
- SDI-Farbgenauigkeit: 4:2:2 und 4:4:4.
- SDI-Farbraum: YUV und RGB.
- SDI Audioabtastung: 48 kHz, 24 Bit.
Betriebssysteme
- Mac: macOS 10.15 Catalina, macOS 11.1 Big Sur oder höher.
- Windows: Windows 10 64 Bit.
Stromversorgung
- Stromquelle: universelles 12 V Netzteil inklusive mit internationalen Adaptern.
- Energieverbrauch: 4,80 W.
- Betriebsspannungsbereich: 12 bis 31 V DC.
Umweltspezifikationen
- Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F).
- Lagerungstemperatur: -20 bis 45 °C (-4 bis 113 °F).
- Relative Luftfeuchtigkeit: 0 % bis 90 % ohne Kondensation.
Lieferumfang
- Mini Converter SDI Distribution.
- Universelles 12 V Netzteil mit austauschbaren internationalen Steckern.
Physikalische Merkmale
- Modell: Mini Converter SDI Distribution.
