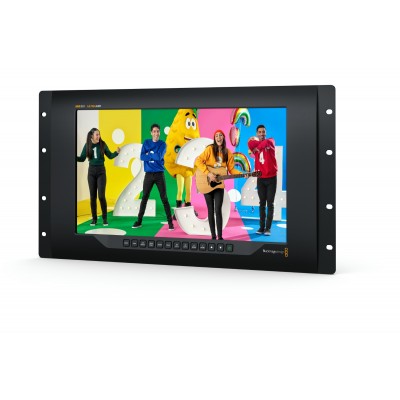

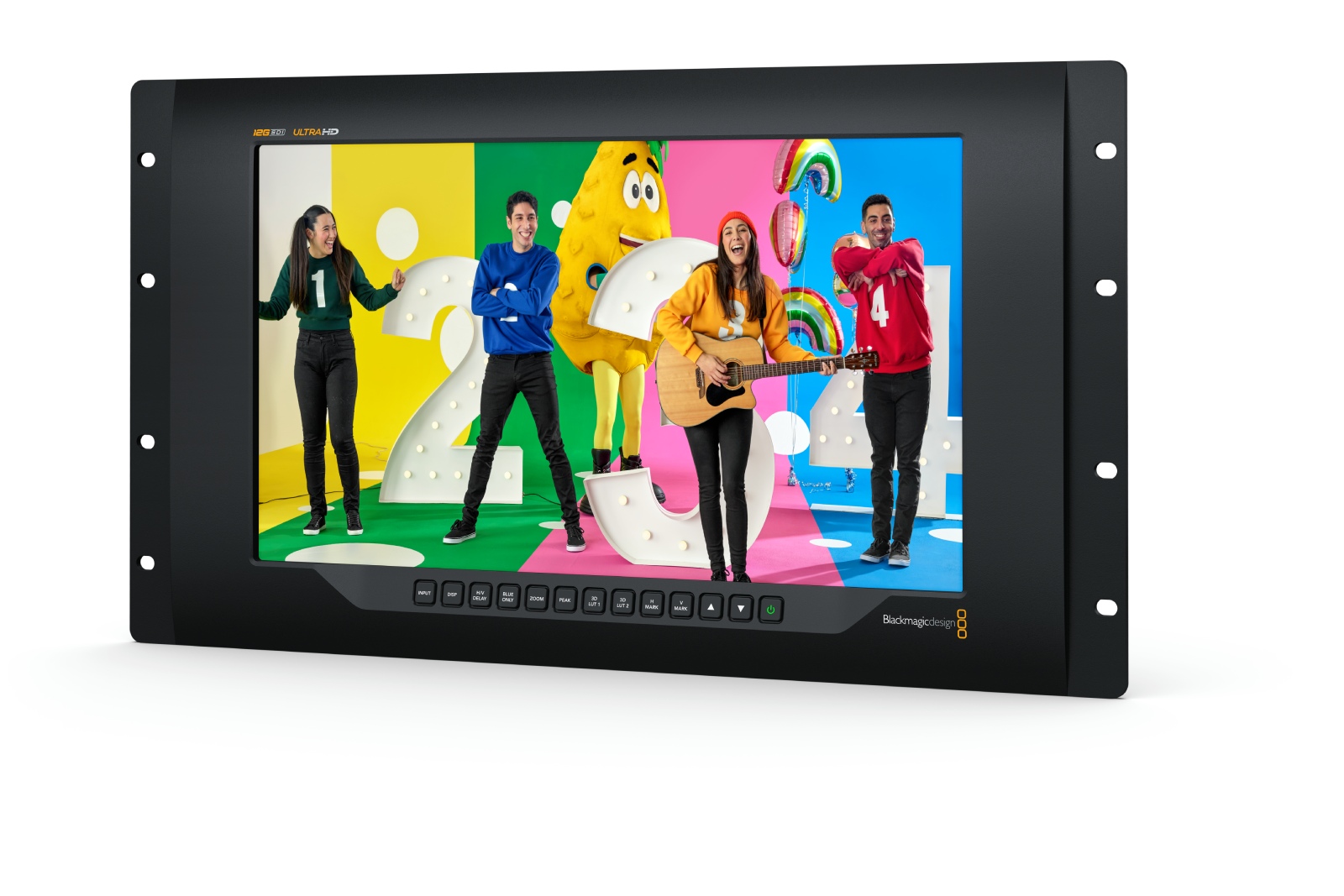

Das Wesentliche zum Broadcast-Monitor SmartView 4K G3
- Hybride 12G?SDI- und IP SMPTE?2110-Konnektivität für die direkte Integration in SDI-Regien oder 10GbE-Netzwerke, bis zu 2160p60.
- 15,6" Ultra HD 3840 × 2160 Display mit professionellen Monitoring-Tools: 3D-LUT, Fokus-Peaking, H/V-Verzögerung, Blue Only und Bildmarkierungen.
- Automatisches Umschalten und Erkennen von SD-, HD-, 2K-, Ultra HD- und 4K DCI-Formaten, Sampling 4:2:2 und 4:4:4.
- Interne AC-Stromversorgung und 12V DC, 6U-Format für Übertragungswagen, Studios und Videowände.
Eine neue Generation für IP und 4K im Broadcast
Entwickelt für moderne Live-Produktion vereint der SmartView 4K G3 in einem einzigen Monitor 12G?SDI-Video und unkomprimiertes SMPTE?2110-IP. Er bietet NMOS-Discovery und -Control, PTP v2-Synchronisation sowie vollständige Kompatibilität von SD- bis 4K DCI-Streams. Er ist das ideale Monitoring-Glied für Regien im Übergang zu reinen IP-Infrastrukturen, ohne auf das bestehende SDI-Ökosystem verzichten zu müssen.
Für wen und für welche Anwendungen?
Dieser Monitor richtet sich an TV-Sender, Produktionsdienstleister, Mehrkamera-Studios und Übertragungswagen, die ein präzises Ultra HD-Bild, geringe Monitoring-Latenz und flexible Anschlüsse via SDI oder IP verlangen. Ob an Videowänden, als Kamerakontrolle oder am Mischer-Ausgang ? er sichert Bildausschnitt, Schärfe und Farbtreue in kritischen Umgebungen.
Schlüsselfunktionen für präzises Monitoring
Vereinheitlichte SDI/IP-Konnektivität
Zwei 12G?SDI-Eingänge und ein Loop-Ausgang werden ergänzt durch einen RJ?45 10GbE-Port für SMPTE?2110-Videoeingang sowie einen SFP-Slot für Glasfaser. Der Monitor schaltet die Quelle automatisch um und erkennt die Formate, was gemischte SDI/IP-Konfigurationen vereinfacht. Der Blackmagic IP10 Codec sorgt für die Umwandlung der 12G?SDI-Datenraten in 10G SMPTE 2110 IP-Video, ideal als Monitoring-Gateway.
Erweiterte Bildkontrolle
Das 15,6" UHD-Display liefert ein detailliertes Bild zur Überwachung von Schärfe und Farbtreue. 3D-LUTs erleichtern die Angleichung der Kameraprofile, während Fokus-Peaking, H/V-Verzögerung, Blue Only und Bildmarkierungen technische Live-Checks beschleunigen.
Broadcast-Integration
Mit interner AC-Stromversorgung, 12V DC-Eingang, 6U-Format und 9-poligem D-Sub-Tally-Anschluss integriert sich der SmartView 4K G3 mühelos in Technik-Racks, Studios oder mobile Einsätze. Die Konfiguration erfolgt über USB oder Ethernet, Firmware-Updates sind einfach durchzuführen und gewährleisten die Langlebigkeit des Equipments.
Technische Daten
Anschlüsse
- SDI-Eingänge: 2
- SDI-Ausgänge: 1 Loop-Ausgang; synchronisierter Videosignal-Ausgang mit automatischer Umschaltung auf den gewählten Eingang
- SDI-Datenraten: 270Mb, 1.5G, 3G, 6G, 12G
- Glasfaser-Videoeingang: SFP-Glasfaseranschluss; unterstützt IP 2110 Video und optisches SDI
- Unterstützung mehrerer Datenraten: automatische Erkennung von 4K-, Ultra HD-, 2K-, HD- oder SD-Eingängen
- USB: Firmware-Updates und Konfiguration
- Ethernet: 1 x RJ?45 10Gb/s (10/100/1000/10G BASE?T) für SMPTE?2110 IP-Videoeingang, Konfiguration und Firmware-Updates
- Tally: 9-poliger D-Sub-Anschluss
Unterstützte Formate
- SD: 525i59.94 NTSC, 625i50 PAL
- HD: 720p50/59.94/60; 1080i50/59.94/60; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60; 1080PsF23.98/24/25/29.97/30
- 2K: 2Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI; 2KPsF23.98/24/25/29.97/30
- Ultra HD: 2160p23.98/24/25/29.97/30/47.95/48/50/59.94/60
- 4K DCI: 4Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60
SDI-Konformität und Videoverarbeitung
- SDI-Standards: SMPTE 259M, 292M, 296M, 372M, 424M Level A und B, 425M, 2082
- Farbraum: REC 601, REC 709
- Automatische SDI-Umschaltung: SD, HD, 3G, 6G und 12G?SDI
- Videosampling: 4:2:2 und 4:4:4
IP-Video, Synchronisation und Steuerung
- SMPTE 2110?20: unkomprimiertes Video; IGMP v2
- SMPTE 2110?21: Traffic Shaping ? Sender: eng; Empfänger: eng, breit synchron, asynchron
- SMPTE 2110?30 (PCM): Audio Compliance Level C
- SMPTE 2110?40 (Hilfsdaten): Vollzugriff auf Hilfsdaten, inkl. RP 188/SMPTE 12M?2, Untertitel und statische HDR-Metadaten
- PTP: IEEE 1588?2008 (PTP v2), ST 2059?1, ST 2059?2
- NMOS IS?04 v1.3.2 (Discovery und Registration), Peer-to-Peer via mDNS/DNS?SD
- NMOS IS?05 v1.1.2 (Connection Management)
- NMOS BCP?002?01: Natural Grouping; NMOS BCP?004?01: Receiver Capabilities
Codec
- Blackmagic IP10 Codec für die Umwandlung von 12G?SDI-Datenraten in 10G SMPTE 2110 IP-Video
Software und Betriebssysteme
- Firmware-Updates: über mitgelieferte Firmware-Updates
- Parametersteuerung: über USB oder Ethernet
- macOS: 13.0 Ventura, 14.0 Sonoma oder höher
- Windows: 10 und 11
Display
- 15,6" TFT-LCD mit aktiver Matrix
- Auflösung: 3840 × 2160 Pixel
- Reaktionszeit: 25 ms
- Kontrastverhältnis: 1000:1
- Farbtiefe: 16,7 Millionen Farben
Stromversorgung
- 1 x 100?240V AC intern, 50/60Hz
- Stromeingänge: 1 x IEC C14 (AC); 1 x 12V DC Eingang mit 5,5 mm Ring für externe Stromversorgung oder Akku
- Leistungsaufnahme: 24 W
Physische Installation
- Format: 6 Höheneinheiten (RU)
Umweltbedingungen
- Betriebstemperatur: 0 bis 40 °C (32 bis 104 °F)
- Lagerungstemperatur: ?20 bis 60 °C (?4 bis 140 °F)
- Relative Luftfeuchtigkeit: 0 % bis 90 % ohne Kondensation
Lieferumfang
- SmartView 4K G3
- Willkommenspaket mit QR-Code zum Herunterladen der Software
