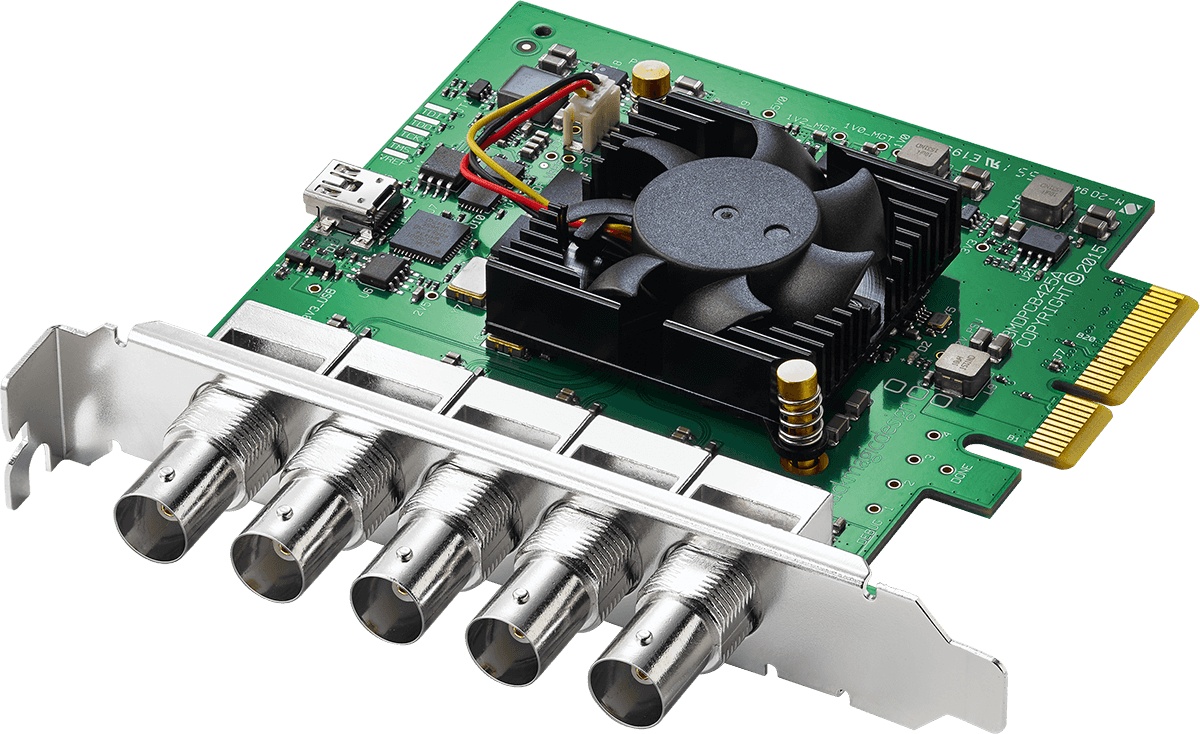

Blackmagic Design Decklink Duo 2

L'essentiel à savoir sur la carte d'acquisition PCIe Blackmagic DeckLink Duo 2

• 4 connexions 3G-SDI bidirectionnelles et indépendantes pour l'acquisition et la lecture jusqu'en 1080p60.
• Chaque BNC se configure en entrée ou sortie pour des workflows multicanaux à faible latence.
• Large compatibilité avec les principaux NLE, solutions de live et serveurs de diffusion.
• Conversions up/down/cross côté logiciel, gestion HDR et précision couleur jusqu'en 4:4:4 12 bits.

Un quadruple I/O au coeur de la gamme DeckLink

Véritable " couteau suisse " SDI, la " DeckLink Duo 2 " regroupe la polyvalence de quatre cartes en un seul slot PCIe. Elle hérite de l'écosystème Desktop Video de Blackmagic, gage de stabilité et d'intégration dans les régies, serveurs de playout, murs d'images et systèmes d'ingest multicanal.

Pour qui et pour quels workflows

Taillée pour les chaînes, prestataires broadcast, événements live, e-sport, post-production et affichage dynamique, elle gère simultanément capture multi-caméras, retours programme, enregistrement et lecture en parallèle. Ses I/O 3G-SDI indépendantes facilitent l'orchestration de flux isolés, de backups et de playout sans rebrassage matériel.

Flux, conversions et intégration de bout en bout

Flexibilité I/O par canal

Chaque port 3G-SDI se paramètre à la volée en entrée ou en sortie. Vous composez ainsi des configurations asymétriques (par exemple 3 entrées + 1 sortie monitoring) tout en conservant des latences minimales via le bus PCIe Gen 2 x4.

Qualité d'image et HDR

La DeckLink Duo 2 prend en charge l'échantillonnage YUV 4:2:2 10 bits dans tous les modes et le RVB 4:4:4 jusqu'à 12 bits en 1080p30, avec espaces colorimétriques Rec.601/709/2020, métadonnées HDR (HLG, PQ) et conversions logicielles en temps réel.

Intégration logicielle

Compatible macOS, Windows et Linux, elle s'accompagne des utilitaires Media Express, LiveKey et Desktop Video pour un déploiement rapide dans des parcs hétérogènes et une exploitation fluide avec les grands logiciels de montage, de live et de diffusion.

Caractéristiques techniques

Connectique et interfaces

• Connexions SDI: 4 x ports SD/HD 12 bits bidirectionnels, configurables indépendamment en entrée ou en sortie.
• Entrée de synchronisation: Tri-Sync ou Black Burst.
• Interface ordinateur: PCI Express génération 2, 4 lignes, compatible fentes PCIe x4, x8 et x16.

Audio

• Audio SDI: 16 canaux intégrés en entrée et 16 canaux intégrés en sortie (SD et HD).
• Échantillonnage audio: 48 kHz, 24 bits conforme TV.

Formats vidéo et standards

• Standards vidéo SD: 525i59.94 NTSC, 625i50 PAL.
• Standards vidéo HD: 720p50/59.94/60; 1080p23.98/24/25/29.97/30/50/59.94/60; 1080PsF23.98/24/25/29.97/30; 1080i50/59.94/60.
• Conformité SDI: SMPTE 259M, 292M, 296M, 372M, 425M, ITU-R BT.656, ITU-R BT.601.
• Métadonnées SDI: RP 188/SMPTE 12M-2 et sous-titres codés.
• Précision des couleurs SDI: RVB 4:4:4 8/10/12 bits jusqu'à 1080p30; YUV 4:2:2 8/10 bits dans tous les modes.
• Échantillonnage vidéo: 4:2:2, 4:4:4.
• Espace colorimétrique: REC 601, REC 709, REC 2020.
• HDR: Paquets de métadonnées statiques, caractéristiques de transfert HLG et PQ.

Conversions et traitements

• Traitements: Conversion d'espace colorimétrique matérielle en temps réel.
• Down-conversion HD vers SD en sortie: letterbox, 16:9 anamorphosé, center cut 4:3.
• Up-conversion SD vers HD en entrée: zoom 16:9 ou anamorphique.
• Cross-conversion: HD720 vers HD1080 et inverse lors de la lecture.
• Effets temps réel: DaVinci Resolve, Final Cut Pro X, Adobe Premiere Pro CC Mercury Playback Engine, Avid Media Composer.

Formats de fichiers et codecs

• Codecs pris en charge: AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR, DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, non compressé 4:2:2 8 bits, 4:2:2 10 bits, 4:4:4 10 bits.

Compatibilité logicielle

• Logiciels inclus: Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility, pilotes Mac OS et Windows; Media Express, Blackmagic Desktop Video Utility et pilotes sous Linux.
• Applications compatibles: DaVinci Resolve, Fusion, Final Cut Pro X, Adobe Premiere Pro CC, Avid Media Composer, Adobe After Effects CC, Avid Pro Tools, Steinberg Cubase, Steinberg Nuendo, Adobe Photoshop CC.
• Autres applications: The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D, Burst Video WebClip2Go & REC Marker, Zoom.

Systèmes et installation

• Mise à jour interne: Firmware intégré au pilote, chargement au démarrage ou via mise à jour logicielle.
• Installation physique: PCIe 4 lignes Gen 2, compatible Mac OS, Windows, Linux; Mac Pro requis pour fentes PCIe (voir configuration requise du fabricant).
• Systèmes d'exploitation: Mac 15.0 Sequoia, Mac 26.0 Tahoe ou ultérieur; Windows 10 64 bits, Windows 11; Linux.

Consommation et environnement

• Consommation: 10 W.
• Température d'utilisation: 5 à 40 C.
• Température de stockage: -20 à 45 C.
• Humidité relative: 0 à 90 pourcent sans condensation.

Inclus

• DeckLink Duo 2.
