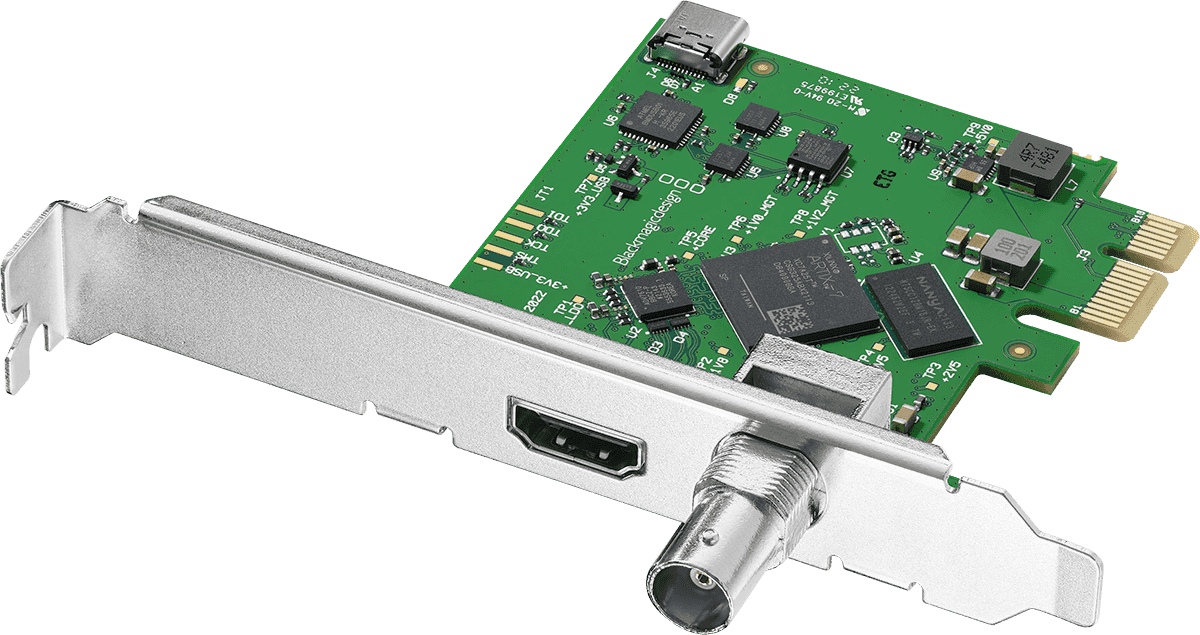

Blackmagic Design Decklink Mini Recorder HD

L?essentiel à savoir sur la carte d?acquisition PCIe DeckLink Mini Recorder HD

• Entrées 3G?SDI et HDMI 2.0 pour capturer des sources SD/HD jusqu?en 1080p60 et 2K DCI jusqu?à 60p.


• Qualité broadcast 10 bits en YUV 4:2:2 et RVB 4:4:4, espaces colorimétriques REC 601/709/2020.


• Compatibilité étendue avec DaVinci Resolve, OBS, vMix, Wirecast et de nombreux logiciels d?ingest.


• Format low?profile et faible consommation (3 W) pour stations de montage, serveurs et PC de streaming.

Une référence compacte au sein de la gamme DeckLink

Dans la lignée des cartes DeckLink, la Mini Recorder HD concentre l?essentiel pour l?ingest HD et 2K DCI dans un format demi?hauteur. Elle modernise la connectique avec l?HDMI 2.0 et étend la prise en charge des espaces colorimétriques, tout en conservant la fiabilité « broadcast » plébiscitée en production.

Pour qui et pour quels usages ?

Idéale pour les réalisateurs live, studios, e?learning et captations multicam, elle permet d?entrer un flux caméra, régie ou console de jeu directement dans votre station PCIe pour le streaming, l?enregistrement maître, la visioconférence ou l?ingest post?prod. Son profil bas et ses drivers Mac/Windows/Linux facilitent l?intégration dans des workstations ou serveurs 1U/2U.

Fonctionnalités clés pour les workflows modernes

Entrées professionnelles 3G?SDI et HDMI 2.0

La Mini Recorder HD accepte aussi bien les sources SDI que HDMI, en SD/HD jusqu?à 1080p60 et en 2K DCI jusqu?à 60p via SDI. La commutation SD/HD automatique sécurise les reprises de signal en événementiel.

Fidélité d?image et pipeline 10 bits

La capture jusqu?en 10 bits en YUV 4:2:2 ou RVB 4:4:4 préserve les couleurs et les détails dans les workflows d?étalonnage et d?habillage. Le traitement matériel en temps réel assure une latence minimale.

Compatibilité logicielle et codecs

Livrée avec Media Express et Desktop Video Utility, elle s?intègre aux principaux outils de streaming et d?ingest. La prise en charge d?un large éventail de codecs simplifie l?archivage et la diffusion.

Intégration simplifiée

Interface PCIe Gen2 x1 compatible x1/x4/x8/x16, faible consommation et équerre low?profile fournie : tout est pensé pour une installation rapide dans la plupart des châssis.

Caractéristiques techniques

Connexions et interface

• Entrée vidéo SDI : 1 x commutable entre SD/HD 10 bits


• Débits SDI : 270Mb, 1.5G, 3G


• Entrée audio SDI : 16 canaux intégrés en SD/HD


• Entrée vidéo HDMI : 1 x connecteur HDMI 2.0 de type A


• Entrée audio HDMI : 8 canaux intégrés en SD/HD


• Interface ordinateur : PCI Express à 1 ligne de génération 2, compatible avec les fentes PCI Express à 1, 4, 8 et 16 lignes

Codecs pris en charge

• AVC?Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV?NTSC, DV?PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes 422 LT, Apple ProRes 422 Proxy, 4:2:2 8 bits non compressé, 4:2:2 10 bits non compressé, 4:4:4 10 bits non compressé

Logiciels, pilotes et installation

• Logiciel inclus : Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility et pilote Blackmagic sous Mac OS et Windows ; Media Express, utilitaire Blackmagic Desktop Video et pilote Blackmagic sous Linux


• Mise à jour du logiciel interne : firmware intégré au pilote, chargé au démarrage ou via mise à jour logicielle


• Installation physique : PCI Express Gen 2 x1, compatible x1/x4/x8/x16 sur Mac OS, Windows et Linux ; les systèmes Mac OS nécessitent un ordinateur Mac Pro doté de fentes PCI Express (voir configuration requise auprès du support)


• Applications logicielles : Wirecast, vMix, OBS ; autres compatibles : Cinegy Capture Pro, DevTek EasyMediaSuite, Glookast Capturer, Livestream Producer, Metus Ingest, Softron MovieRecorder, ToolsOnAir just:in, Burst Video WebClip2Go et [REC]Marker, Zoom (vérifier la prise en charge auprès de l?éditeur)

Normes vidéo via SDI

• SD : 525i59.94 NTSC, 625i50 PAL


• HD : 720p50, 720p59.94, 720p60 ; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 ; 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30 ; 1080i50, 1080i59.94, 1080i60


• 2K DCI : 2Kp23.98, 2Kp24, 2Kp25, 2Kp29.97, 2Kp30, 2Kp50, 2Kp59.94, 2Kp60 ; 2KPsF23.98, 2KPsF24, 2KPsF25, 2KPsF29.97, 2KPsF30


• Conformité : SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M et SMPTE 425M A/B


• Métadonnées : RP 188/SMPTE 12M?2 et sous?titrage codé


• Échantillonnage audio SDI : 48 kHz, 24 bits


• Échantillonnage vidéo SDI : 4:2:2, 4:4:4


• Précision des couleurs SDI : RVB 4:4:4 8, 10 et 12 bits jusqu?à 1080p30 ; YUV 4:2:2 8 et 10 bits dans toutes les normes


• Espace colorimétrique SDI : REC 601, REC 709, REC 2020


• Prise en charge de multiples débits : connexion vidéo SDI commutable entre SD et HD

Normes vidéo et paramètres via HDMI

• SD : 525i59.94 NTSC, 625i50 PAL


• HD : 720p50, 720p59.94, 720p60 ; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60 ; 1080i50, 1080i59.94, 1080i60


• Échantillonnage audio HDMI : 48 kHz, 24 bits


• Échantillonnage vidéo HDMI : 4:2:2 et 4:4:4


• Précision des couleurs HDMI : RVB 4:4:4 8 bits, YUV 4:4:4 8 bits, YUV 4:2:2 12 bits


• Configuration HDMI : HDMI 2.0 avec prise en charge Deep Color


• Espace colorimétrique HDMI : REC 601, REC 709, REC 2020


• Prise en charge de multiples débits : connexion vidéo HDMI commutable entre SD et HD


• Protection contre la copie : l?entrée HDMI ne permet pas la capture des sources protégées ; vérifiez systématiquement les droits d?auteur avant toute capture ou distribution

Tampon, formats et traitement

• Tampon de trame matériel : v210 (YUV 10 bits), 2vuy (YUV 8 bits), ARGB, BGRA (RGB 8 bits), r210 (RGB 10 bits), R12B, R12L (RGB 12 bits)


• Conversion de l?espace colorimétrique : encodeur matériel en temps réel

Systèmes d?exploitation

• Mac : Mac 15.0 Sequoia, Mac 26.0 Tahoe ou version ultérieure


• Windows : Windows 10 64 bits, Windows 11


• Linux

Alimentation et caractéristiques physiques

• Consommation d?énergie : 3 W

Spécifications environnementales

• Température d?utilisation : 5° à 40° C (32° à 104° F)


• Température de stockage : ?20° à 45° C (?4° à 113° F)


• Humidité relative : 0 % à 90 % sans condensation

Inclus

• DeckLink Mini Recorder HD


• Support pour les cartes à profil bas
