L?essenziale da sapere sul mixer video ATEM Mini Extreme ISO G2
- 8 ingressi HDMI con conversione di standard, 3 uscite HDMI e Multi View instradabile per supervisionare fino a 16 finestre.
- Streaming integrato in RTMP e SRT via Ethernet o USB?C, con registrazione ISO delle 8 entrate in H.264.
- CFexpress, Thunderbolt e 10G Ethernet per la registrazione locale, rete veloce e I/O « fill e key ».
- Audio professionale Fairlight con 2 XLR, MADI 32 canali, trattamenti dinamici ed equalizzatore parametrico a 6 bande.
Un pilastro della gamma ATEM Mini, pensato per la realizzazione multicamera
Progettato per set compatti e regie mobili, l?ATEM Mini Extreme ISO G2 riprende l?ergonomia che ha fatto il successo della serie pur facendo un salto in connettività e post-produzione. Rispetto alle versioni precedenti, aggiunge uno slot CFexpress, una doppia uscita webcam USB?C, la compatibilità SRT, una porta Ethernet 10G per la registrazione in rete, un ingresso/uscita Thunderbolt « fill e key » e un ingresso audio MADI 32 canali per workflow broadcast moderni.
Per il live, lo streaming professionale e gli studi broadcast
Che produciate talk-show, webinar, culti o corsi online, questo mixer 1 M/E offre transizioni fluide, chroma key pronti all?uso e un monitoraggio flessibile. Gli 8 ingressi HDMI accettano sorgenti eterogenee grazie ai convertitori di formato e frequenza d?immagine, mentre il Multi View configurabile garantisce la sicurezza della vostra regia. Il motore di streaming interno consente di andare in diretta senza computer dedicato.
Funzionalità chiave per produzioni fluide
Regia e chroma avanzati
Quattro keyer upstream, due downstream e fino a quattro chroma avanzati facilitano gli sfondi verdi più esigenti. I due DVE permettono picture-in-picture e transizioni creative, completati da SuperSource per layout complessi. Macro e comandi dedicati accelerano le vostre routine in regia.
Audio Fairlight integrato
Il mixer a 26 ingressi combina HDMI, MADI, XLR e Thunderbolt. Compressore, gate, limiter ed EQ a 6 bande assicurano un?intelligibilità ottimale, con gestione AFV per sorgente, misurazione dei picchi e controllo preciso del gain.
Registrazione ISO e post-produzione accelerata
Registrate simultaneamente le 8 entrate in .mp4 H.264 e il programma, salvando la commutazione nel formato progetto DaVinci Resolve per una conformazione immediata. La scrittura su CFexpress, USB?C o tramite NAS 10G protegge i vostri deliverable.
Caratteristiche tecniche
Connessioni
- Numero totale ingressi video: 9
- Numero totale uscite: 4
- Numero totale uscite ausiliarie: 4
- Velocità SDI: 1.5G, 3G
- Ingressi video HDMI: 8 x HDMI tipo A, commutabili in HD 10 bit, 2 canali audio integrati
- Uscite video HDMI: 3
- Uscite programma HDMI: 3
- Numero totale ingressi audio: 2 x XLR combinati con alimentazione phantom; 1 x BNC 32 canali audio digitale MADI
- Numero totale uscite audio: 1 x jack 6,35 mm per cuffie
- Connessione timecode: Nessuna
- Ingresso di riferimento: Nessuno
- Sincronizzazione ingressi video: sugli 8 ingressi HDMI e sulle sorgenti remote
- Convertitori di frequenza d?immagine e formato: sugli 8 ingressi HDMI e sulle sorgenti remote
- Uscita webcam: 2 x USB?C supportano 720p o 1080p alla frequenza d?immagine PGM
- Numero di Multi Views: 1, instradabile verso una qualsiasi delle 3 uscite HDMI, delle 2 uscite webcam USB?C o 1 uscita Thunderbolt
- Connessione per pannello di controllo: Ethernet, connessione diretta o tramite rete
- Generatore timecode interno: Sì
- Uscita tally: su telecamere Blackmagic HDMI e remoto
- Ethernet: 1 x 1G per streaming, pannelli e Internet; 1 x 10G per registrazione
- Interfaccia computer: 2 x USB?C 3.1 Gen 1 (registrazione su disco, uscita webcam, controllo software, aggiornamenti, connessione pannello); 1 x Thunderbolt (uscita fill e key, ingresso video, connessione Ethernet allo storage, alimentazione)
Standard e video
- Standard ingresso HD: 720p50/59.94/60; 1080p23.98/24/25/29.97/30/50/59.94/60; 1080i50/59.94/60
- Standard uscita HD: 1080p23.98/24/25/29.97/30/50/59.94/60
- Standard streaming: 1080p23.98/24/25/29.97/30/50/59.94/60
- Campionamento: 4:2:2 YUV; profondità colore 10 bit; spazio Rec.709
- Risoluzioni HDMI computer: 1280x720p 50/59.94/60 Hz; 1920x1080p 23.98/24/25/29.97/30/50/59.94/60 Hz; 1920x1080i 50/59.94/60 Hz
- Conversione spazio colore: encoder hardware in tempo reale
- Commutazione automatica SDI: ?
Funzioni di mix e chroma
- Numero righe Mix Effects: 1; punti di incrocio diretti: 10; pulsanti NKK
- Anteprima transizioni: 1; leva transizione: 1
- Bus selezione sorgenti: configurazione con comandi multifunzione e stato uscita audio Fairlight
- Pulsanti macro dedicati: 6
- Pulsanti tipi di transizione: configurazione con comandi multifunzione e stato uscita audio Fairlight
- Durata transizione: configurazione con comandi multifunzione e stato uscita audio Fairlight
- Pulsanti chroma: 8; pulsanti AUX: 6
- Pulsanti registrazione: 2; pulsanti Stream: 2
- Selettori transizione DSK: 6; pulsante Fade To Black: 1 pulsante NKK
- Keyer upstream: 4; downstream: 2; keyer chroma avanzati: fino a 4
- SuperSource: 1; DVE: 2; keyer lineari/luminanza: fino a 4
- Keyer transizione (Stinger/DVE): solo DVE
- Generatori di colore: 2
- Finestre instradabili: 16; tally rosso programma / verde anteprima
Audio
- Mixer audio: 26 ingressi x mixer 2 canali (8 HDMI + 16 MADI + XLR + Thunderbolt)
- On/Off/Audio-Follow-Video per canale, controllo gain indipendente, misurazione livelli e picchi
- Migliorie Fairlight: compressore, gate, limiter, equalizzatore parametrico 6 bande, controllo gain principale
- Ingresso analogico: connettori XLR combinati stereo bilanciati; ritardo fino a 8 frame; alimentazione phantom 48 V
Sorgenti streaming
- Totale sorgenti: fino a 8
- Formato: video RTMP/SRT con audio da telecamere Blackmagic Design compatibili, qualità HyperDeck High/Medium/Low, Streaming High/Medium/Low
- Configurazione: mappate agli ingressi nelle impostazioni di ATEM Software Control
Streaming e registrazione
- Streaming diretto: via Ethernet o USB?C (condivisione Internet) in RTMP e SRT
- Registrazione diretta video e audio: slot CFexpress, registrazione in rete, registrazione su USB?C
- Video: 8 x ingressi HDMI indipendenti in .mp4 H.264 fino a 70 Mb/s + 1 x uscita programma in .mp4 H.264 (qualità streaming)
- Audio: 26 x ingressi 2 canali in .wav 24 bit 48 kHz separati (1 x analogico 2 ch, 8 x integrati 2 ch, 32 ch MADI)
- Commutazione: file progetto DaVinci Resolve .drp
- Supporti: ExFAT, APFS o HFS+
- Sincronizzazione Cloud: supporto Blackmagic Cloud
Monitoraggio Multi View
- Configurazioni: 16, 13, 10, 7 o 4 finestre (Programma, Anteprima, 8 ingressi HDMI, SuperSource, clean feed, lettore multimediale, stati streaming/registrazione, indicatori audio)
- Standard video: HD
Lettore multimediale e media
- Lettori multimediali: 2; canali: fill e key per ogni lettore
- Archivio immagini fisse: capacità 20 con segnali fill e key
- Formato immagini fisse per archivio: 200 immagini in 1080 HD
- Formati immagini: PNG, TGA, BMP, GIF, JPEG, TIFF
- Formati video: sequenza TGA; formati audio: WAV, MP3, AIFF
Controllo e compatibilità
- Pannello di controllo integrato; supporto per pannello hardware opzionale; ATEM Software Control per Mac e Windows incluso
- Compatibilità: ATEM Micro Panel, ATEM 1/2/4 M/E Advanced Panels, ATEM Camera Control Panel, ATEM Micro Camera Panel; configurazione possibile tramite Blackmagic Videohub Hardware Panel Setup con Videohub Smart Control Pro e Master Control Pro
- Connessione pannello: Ethernet 10/100/1000/10G Base-T; connessione diretta o tramite rete; supporto USB?C diretto; aggiornamenti software via Ethernet o USB?C
Elaborazione e controllo camera
- Mixer audio: 58 canali; On/Off/AFV; misure; gain principale; EQ 6 bande; dinamiche (espansore, gate, compressore, limiter)
- Controllo camera (con telecamere Blackmagic Design compatibili): messa a fuoco, iris, zoom, gain, bilanciamento del bianco, tonalità, otturatore, filtro ND, correzione colore, tally, start/stop registrazione
Software, sistemi e configurazione
- Pannello di controllo incluso: ATEM Software Control per macOS 14.0 Sonoma, macOS 15.0 Sequoia o successivi; Windows 10 e 11
- Aggiornamenti: via USB o Ethernet; utilità ATEM Setup fornita
- Configurazione: tramite ATEM Software Control, eccetto indirizzo IP chassis tramite ATEM Switcher Utility in USB
- Sistemi operativi: Mac 14.0 Sonoma, Mac 15.0 Sequoia o successivi; Windows 10 e 11; Windows 11 per ARM
Alimentazione e consumo
- Alimentazione richiesta: 1 x fonte di alimentazione esterna 12 V
- Consumo energetico: 120 W max
Caratteristiche fisiche

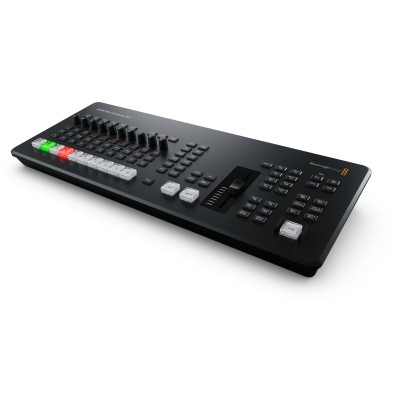

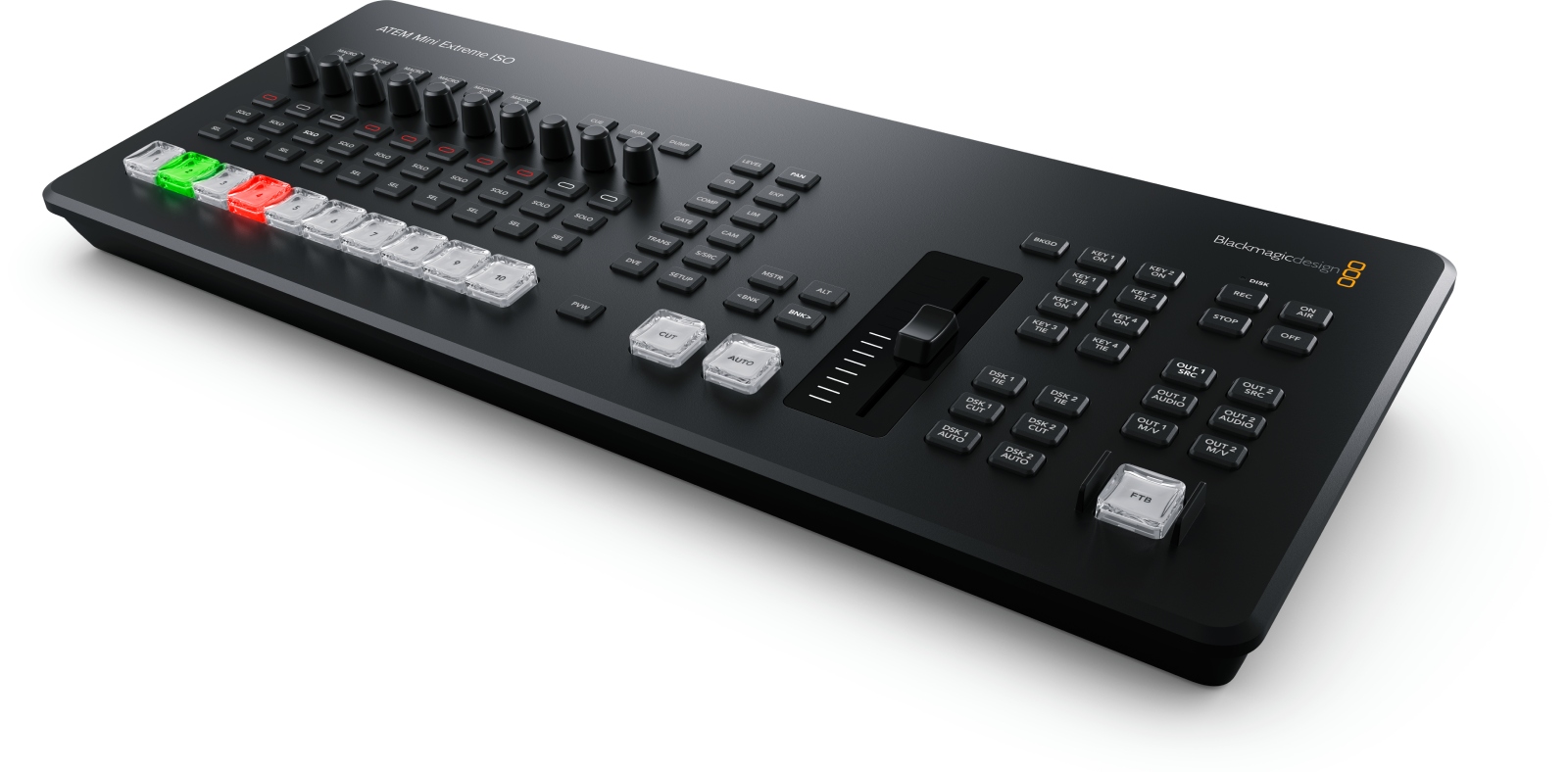

- Modello: ATEM Mini Extreme ISO G2
Specifiche ambientali
- Temperatura di utilizzo: 5 a 40 °C
- Temperatura di stoccaggio: -10 a 60 °C
- Umidità relativa: 0 % a 90 % senza condensa
Incluso
- ATEM Mini Extreme ISO G2
- Alimentatore esterno DC 12 V
