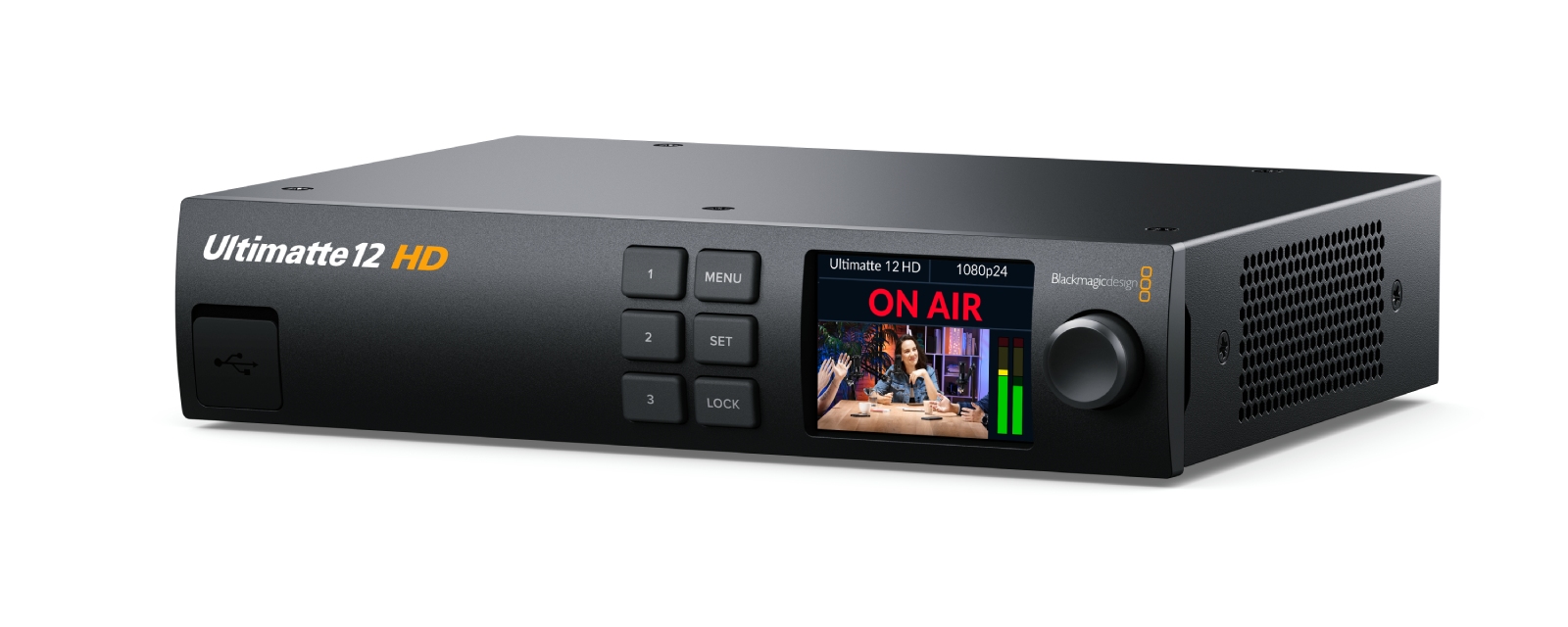

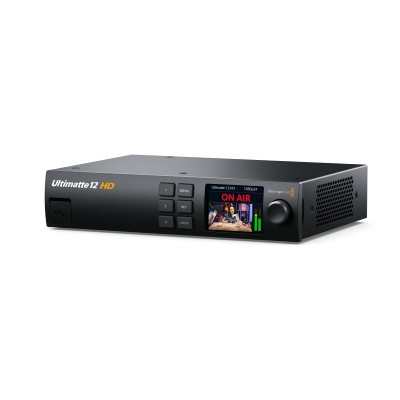

L?essenziale da sapere sul processore di compositing Ultimatte 12 HD
- Incrustazione in tempo reale HD con algoritmi e colorimetria avanzata per bordi precisi, migliore separazione dei colori e ottimizzazione della soppressione del spill.
- Architettura 3G?SDI affidabile: molteplici I/O SDI, riferimento Tri?Sync/Black Burst e monitoraggio dedicato per workflow broadcast senza compromessi.
- Media library integrata da 6 GB per caricare rapidamente sfondi, layer e maschere, con trasferimento fino a 1 Gb/s via Ethernet.
- Controllo flessibile tramite Ultimatte Software Control (Mac/Windows), pannello frontale o telecomando hardware Ultimatte Smart Remote 4.
Al centro della famiglia Ultimatte 12
Progettato come modello HD della serie, l?Ultimatte 12 HD integra i progressi della generazione « 12 » in termini di scienza colorimetrica e algoritmi di incrustazione. Offre una gestione più raffinata dei contorni, una maggiore fedeltà cromatica e una riduzione del spill più efficace, mantenendo un workflow SD/HD consolidato in 3G?SDI.
Per chi e per quali usi?
Ideale per regie live, studi di news, talk show, sport, e-learning o streaming professionale, si integra facilmente con scenografie virtuali e grafiche broadcast. I team di produzione beneficiano di un keyer rapido, stabile e semplice da gestire, sia in studi fissi che in truck di regia.
Funzionalità chiave per i vostri studi virtuali e grafiche broadcast
Incrustazione avanzata
La combinazione di un?elaborazione a 10 bit 4:2:2 e spazi colorimetrici REC 601/709/2020 garantisce chiavi pulite e naturali. Le maschere interne (BG, G, H, Layer Matte) e il layer « Layer » proveniente dalla media library offrono un controllo preciso delle aree da mantenere, rimuovere o proteggere.
Workflow e monitoraggio intelligenti
Un ingresso e un?uscita « Monitor » dedicate permettono di visualizzare Program, sorgenti, matte combinate o elaborate e correzione schermo, facilitando l?allineamento, l?illuminazione e la diagnostica in diretta.
Controllo e integrazione
Controllabile dal pannello frontale, via Ethernet o con l?Ultimatte Smart Remote 4, il dispositivo si integra senza sforzo nella vostra rete di studio, con configurazione IP semplificata e aggiornamenti tramite USB?C o Ethernet.
Caratteristiche tecniche
Connessioni
- Ingressi video SDI : 5
- Uscite video SDI : 4
- Uscita video loop SDI : 1
- Sincronizzazione : Sincronizzazione SD o HD « Camera FG »; sincronizzazione degli ingressi video su tutte le entrate
- Velocità SDI : 270 Mb/s, 1.5G, 3G
- Connessioni di riferimento : 1 x ingresso BNC, 1 x uscita BNC; Tri?Sync o Black Burst
- GPIO : DE15
- Ethernet : fino a 1 Gb/s per controllo e caricamento immagini nella media library
- Interfaccia computer : 1 x USB?C 3.0 per configurazione e aggiornamenti
Standard video e elaborazione
- SD : 525i59.94 NTSC, 625i50 PAL
- HD : 720p50/59.94/60; 1080i50/59.94/60; 1080p23.98/24/25/29.97/30/50/59.94/60; 1080PsF23.98/24/25/29.97/30
- Conformità SDI : SMPTE 259M, 292M, 296M, 424M, 425M livello A e B
- Campionamento video : 4:2:2
- Precisione colori : 10 bit
- Spazio colorimetrico : REC 601, REC 709, REC 2020
- Molteplici velocità : rilevamento automatico SD/HD
Sorgenti composite
- Primo piano (FG) : 1 x ingresso con uscita loop 3G?SDI
- Sfondo (BG) : 1 x ingresso 3G?SDI; immagine dalla media library
- Maschera sfondo (BG Matte) : finestra interna; immagine dalla media library
- Maschera grossolana (G Matte) : 1 x ingresso 3G?SDI; finestra interna; immagine dalla media library
- Maschera di protezione (H Matte) : 1 x ingresso 3G?SDI; finestra interna; immagine dalla media library
- Layer : immagine dalla media library
- Maschera layer (Layer Matte) : finestra interna; immagine dalla media library
Uscite composite e monitoraggio
- Fill : 1 x 3G?SDI
- Matte : 1 x 3G?SDI
- Programma (PGM) : 1 x 3G?SDI
- Ingresso Monitor : 1 x 3G?SDI (monitoraggio a cascata)
- Uscita Monitor : 1 x 3G?SDI (Program, FG In, BG In, Combined Matte, Internal Matte, Fill Out, Layer In, Background Matte In, Garbage Matte In, Holdout Matte In, Layer Matte In, Processed Layer Matte, Processed Holdout Matte, Processed Garbage Matte, Processed Background Matte, Screen Correction)
Media library
- BG (sfondi) : TGA, TIFF, BMP, PNG, JPG
- BG con alpha : TGA, TIFF, BMP
- Layer : TGA, TIFF, BMP, PNG, JPG
- Layer con alpha : TGA, TIFF, BMP
- G Matte : TIFF, BMP, PNG, JPG
- H Matte : TIFF, BMP, PNG, JPG
- Memoria interna : storage non volatile da 6 GB
Display e controllo
- Schermo integrato : colore 2,2 pollici (nome dispositivo, anteprima, standard video, indicatori audio, menu)
- Pannello frontale : schermo 2,2 pollici, 3 pulsanti preset, 3 pulsanti menu, rotella
- Controllo rete : via Ethernet con Ultimatte Software Control o Ultimatte Smart Remote 4
- Controllo software : Ultimatte Software Control (Mac e Windows)
- Pannello hardware : Ultimatte Smart Remote 4
- Controllo personalizzato : protocollo Ethernet e pinout GPIO forniti nel manuale d?uso
Software e compatibilità
- Aggiornamenti : USB?C o Ethernet (Mac/Windows)
- Configurazione : indirizzo IP regolabile tramite pannello frontale o utilità Ultimatte Setup via USB
- Sistemi operativi : macOS 13.0 Ventura, macOS 14.0 Sonoma o successivi; Windows 10 64 bit; Windows 11
Alimentazione e dimensioni
- Alimentazione : 1 x 100?240 V AC interna, 50/60 Hz
- Consumo : 15 W
- Installazione fisica : 1/2 rack di larghezza, 1 U di altezza
Ambiente
- Temperatura d?uso : 0 a 40°C (32 a 104°F)
- Temperatura di stoccaggio : -20 a 60°C (-4 a 140°F)
- Umidità relativa : 0% a 90% senza condensazione
Incluso
- Ultimatte 12 HD
- Pacchetto di benvenuto con QR code per scaricare il software
