Klotz DX10
Estimated Shipping Widget will be displayed here!
- Cet article est garanti 5 ans

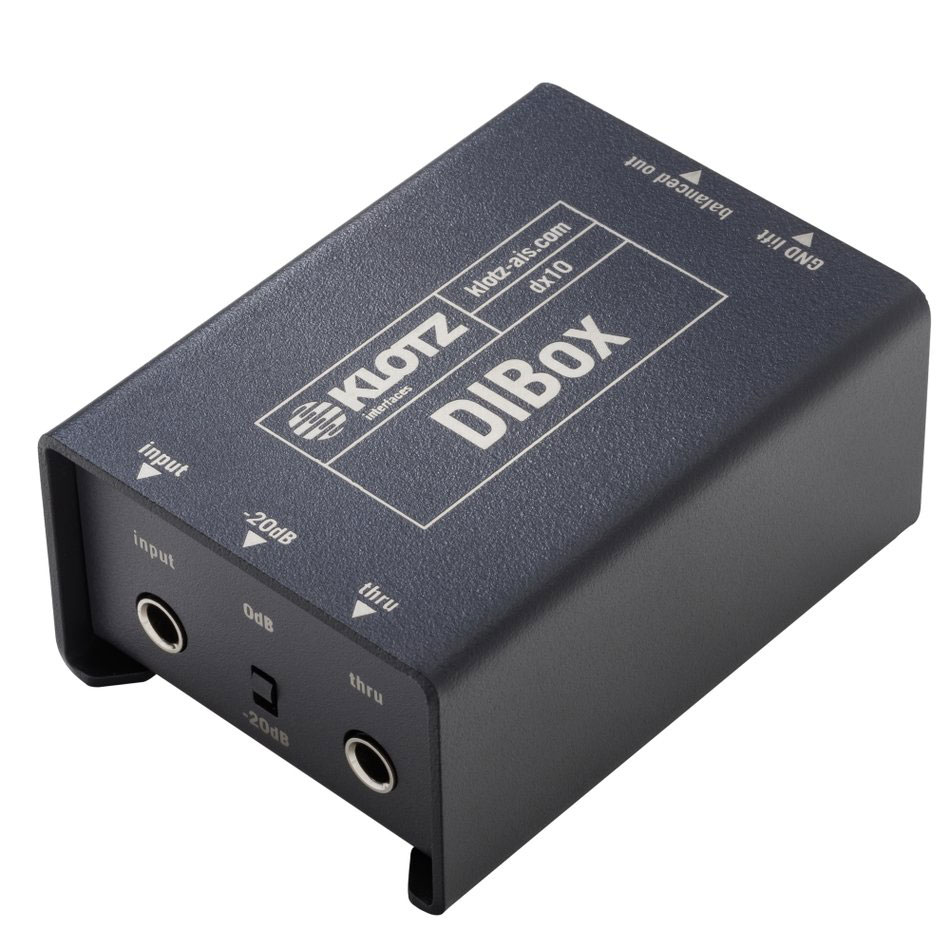

L'essentiel à savoir sur le boîtier de direct passif DX10
L'essentiel à savoir sur le boîtier de direct passif DX10
- DI passive sans alimentation : aucun besoin de piles ni d'adaptateur secteur, vous branchez et vous jouez.
- Conversion asymétrique vers symétrique : transforme un signal à haute impédance en signal symétrique à faible impédance pour une liaison plus propre vers la table de mixage.
- Fiable en live comme en studio : châssis tout métal en acier inoxydable, conçu pour encaisser les transports et les plateaux.
- Fabrication soignée : transformateur câblé à la main avec blindage permalloy pour une meilleure isolation face aux interférences RF.
Informations Fabricant
Klotz
https://www.klotz-ais.fr
info@klotz-ais.com
------------------------
Responsable sécurité :
KLOTZ AIS GmbH
Mail : info@klotz-ais.com
Adresse :
Une DI passive incontournable dans une chaîne audio moderne
Dans une configuration de scène ou de studio, le boîtier de direct est un outil central pour fiabiliser les connexions entre instruments et systèmes de diffusion. Le DX10 s'inscrit dans cette logique avec une approche simple et robuste : une DI passive, pensée pour fonctionner immédiatement, sans contrainte d'alimentation. Cette philosophie " plug and play " est particulièrement appréciée sur les plateaux, en répétition et en prestation, là où la rapidité d'installation et la constance du signal priment.
Sa conception met aussi l'accent sur la qualité de transformation et l'isolation, grâce à un transformateur câblé à la main et protégé par un blindage permalloy, utile pour limiter la sensibilité aux perturbations et conserver un signal exploitable sur de longues liaisons.
À qui s'adresse le DX10 et dans quels cas l'utiliser ?
Le DX10 est destiné aux musiciens, techniciens et créateurs de contenu qui doivent envoyer un signal instrument ou ligne asymétrique vers une entrée micro ou ligne d'une console, d'un snake de scène ou d'une interface, tout en réduisant les risques de ronflettes et de bruits parasites. Il convient particulièrement aux configurations où les câbles doivent parcourir une distance importante, ou lorsque l'environnement électrique est chargé (éclairage, multiprises, alimentation de backline, ordinateurs).
Il est tout indiqué pour des sources comme une guitare ou une basse via une sortie adaptée, des claviers et expandeurs, ou encore certaines sorties audio d'équipements dont le signal est asymétrique. En convertissant vers une sortie symétrique sur XLR, le DX10 facilite l'intégration dans un flux de sonorisation standard et permet un traitement plus serein à la console.
Fonctionnement et atouts : symétrisation, adaptation d'impédance et atténuation
Pourquoi symétriser un signal ?
Une DI sert principalement à transformer un signal asymétrique à valeur ohmique élevée en un signal symétrique à faible valeur ohmique. Concrètement, cela aide à transporter le signal plus loin, avec moins de sensibilité aux interférences, et à l'envoyer proprement vers une table de mixage pour égalisation, dynamique et routage.
DI passive : simplicité, fiabilité, efficacité
Contrairement à un modèle actif, une DI passive comme le DX10 ne requiert aucune alimentation. Ce choix est pertinent quand vous recherchez un boîtier fiable, prêt à l'emploi, et facile à déployer sur un plateau. Le transformateur joue ici un rôle clé : il assure la conversion et participe à l'isolation, avec un blindage permalloy annoncé pour améliorer la protection contre les interférences RF.
Gestion du niveau : encaisser les sources fortes
Le DX10 indique des niveaux d'entrée maximum différents selon l'état de l'atténuation. Cela permet d'adapter la DI à diverses sources, des signaux modérés jusqu'à des niveaux plus élevés, tout en conservant une sortie exploitable vers la console. Cette marge est particulièrement utile lorsque vous alternez entre instruments, sorties ligne, ou équipements au niveau plus conséquent.
Caractéristiques techniques
| Rackable | Non |
| Catégorie | convertisseur audio |
| Type | boitier |
| Châssis | tout métal (acier inoxydable) |
| Dimensions (L x l x H) | 103 x 75 x 49 mm |
| Poids | 500 g |
| Entrée asymétrique | Jack 6.35mm |
| Sortie asymétrique | Jack 6.35mm |
| Sortie symétrique | XLR 3 broches mâle |
| Niveau d'entrée max, atténuation OFF | +10 dBu (2,5 V) / 20 k ohms |
| Niveau d'entrée max, atténuation 20 | +30 dBu (25 V) / 40 k ohms |
| Niveau de sortie max | -10 dBu (250 mV) / 200 ohms |
| Réponse harmonique | 10 Hz à 30 kHz (plus ou moins 0,3 dB) |
| Facteur de distorsion | inférieur à 0,1 % |
Questions fréquentes
Le Klotz DX10 fonctionne-t-il sans alimentation ?
Cette DI passive ne nécessite aucune alimentation et s’appuie sur un transformateur câblé à la main, protégé par un blindage permalloy.
Peut-on brancher un clavier ou une basse sur cette DI ?
L’entrée asymétrique sur jack 6,35 mm permet de relier des sources asymétriques comme des claviers, expandeurs ou instruments disposant d’une sortie adaptée. La sortie XLR 3 broches mâle transmet ensuite un signal symétrique vers une console ou un snake.
Quelle connectique est disponible sur le DX10 ?
Le boîtier réunit une entrée jack 6,35 mm asymétrique, une sortie jack 6,35 mm asymétrique et une sortie XLR mâle symétrique. Cette sortie XLR permet l’acheminement du signal dans une liaison symétrique.
L’atténuateur accepte-t-il une sortie ligne puissante ?
Avec l’atténuation désactivée, le niveau d’entrée maximum est de +10 dBu, soit 2,5 V, pour une impédance de 20 kOhms. En position atténuation 20, il atteint +30 dBu, soit 25 V, avec une impédance de 40 kOhms. Cette position permet d’adapter le boîtier aux sources de niveau plus élevé.
Le boîtier est-il adapté à la scène ?
Son châssis tout métal en acier inoxydable mesure 103 x 75 x 49 mm et pèse 500 g.
