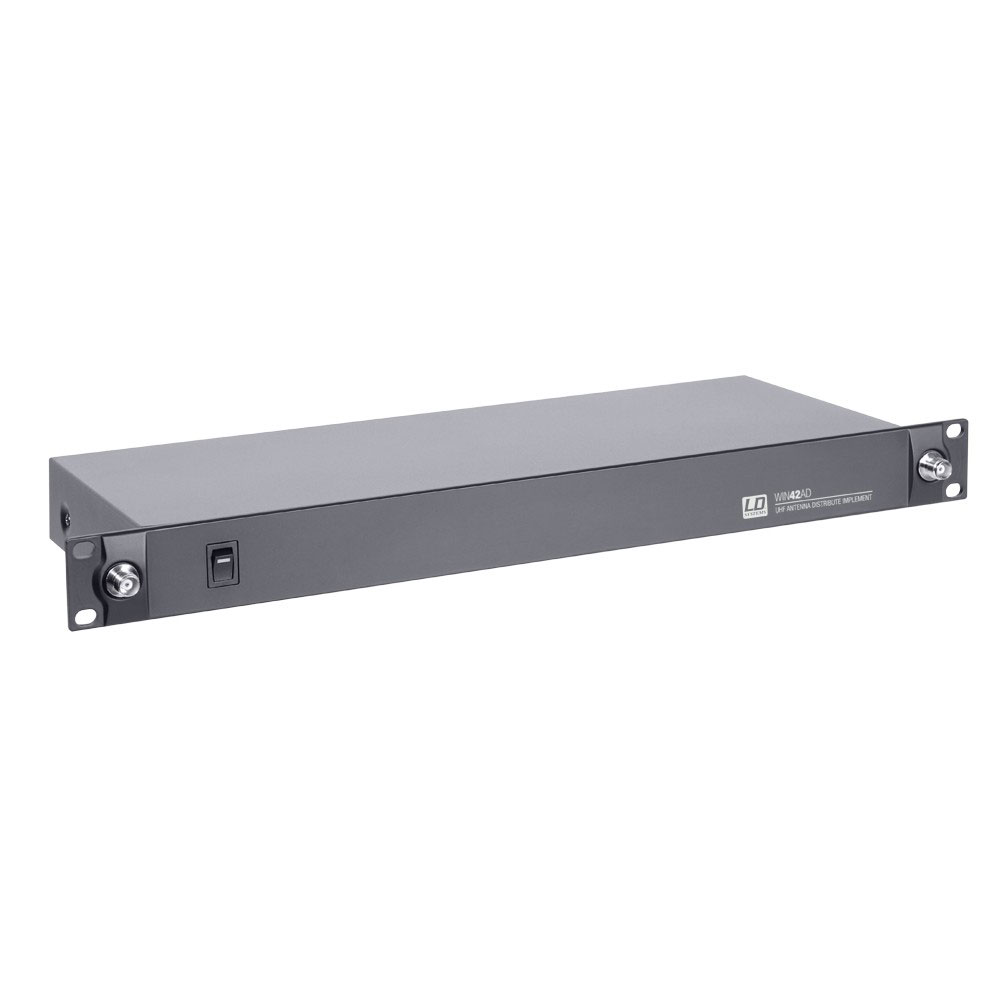

LD Systems Win 42 Ad - Splitter Antenne 4 Sorties
Estimated Shipping Widget will be displayed here!
- Cet article est garanti 3 ans
L'essentiel à savoir
L'essentiel à savoir
- Distribution RF optimisée : 2 entrées antenne vers 4 sorties double (4 x 2) pour alimenter plusieurs récepteurs HF à partir d'un même couple d'antennes
- Large compatibilité : fonctionnement sur une plage 500 - 900 MHz avec une largeur de bande de 400 MHz
- Signal renforcé : amplification 3 dB pour compenser les pertes liées à la répartition
- Pack complet : câbles TNC, adaptateurs, antennes, câbles d'alimentation, bloc secteur et mallette de transport
Informations Fabricant
LD Systems
https://www.adamhall.com
info@adamhall.com
------------------------
Responsable sécurité :
Adam Hall GmbH
Mail : info@adamhall.com
Adresse :
Un accessoire clé pour structurer un rig HF propre et fiable
Conçu pour centraliser la distribution des antennes, ce répartiteur d'antenne simplifie les installations multi-récepteurs en évitant l'empilement d'antennes et les câblages complexes. Son format largeur 482 mm facilite l'intégration dans une configuration technique tournée vers la scène, le studio ou l'événementiel.
Pour qui et dans quels usages ?
Idéal pour les techniciens son, prestataires et musiciens utilisant plusieurs systèmes sans fil sur une même zone : voix, retours, captation, conférences. Il permet de rationaliser la chaîne RF, de gagner du temps au montage et d'améliorer la cohérence de réception sur l'ensemble des récepteurs raccordés.
Fonctionnalités et alimentation : une distribution pensée pour les racks HF
Les connexions TNC assurent une liaison fiable avec les antennes et les récepteurs. Le répartiteur propose également une alimentation pour récepteurs HF ainsi qu'une alimentation dédiée à l'amplificateur d'antenne, afin de maintenir une installation stable et homogène sur l'ensemble du système.
Caractéristiques techniques
| Type de produit | Accessoires pour systèmes de micro sans fil |
| Type | Répartiteurs d'antenne |
| Bande de fréquences | 500 - 900 MHz |
| Largeur de bande de fréquences | 400 MHz |
| Amplification du signal | 3 dB |
| Entrées antenne | 2 |
| Connecteur entrée antenne | TNC |
| Impédance d'entrée | 50 Ohms |
| Sorties antenne | 4 x 2 |
| Connecteur sortie antenne | TNC |
| Impédance de sortie | 50 Ohms |
| Alimentation pour amplificateur antenne | 9 V |
| Alimentation pour récepteur HF | 4 x 12 à 18 Volts, tension continue V |
| Tension secteur | 12 à 18 Volts, tension continue, 3 A |
| Largeur | 482 mm |
| Hauteur (mm) | 44,4 mm |
| Profondeur | 160 mm |
| Poids | 4,8 kg |
Questions fréquentes
Combien de récepteurs HF peuvent être raccordés à ce répartiteur d’antenne ?
La distribution propose 4 x 2 sorties antenne sur connecteurs TNC, soit quatre paires destinées à des récepteurs diversité.
Le LD Systems Win 42 Ad fonctionne-t-il avec quelles fréquences HF ?
La plage de fonctionnement s’étend de 500 à 900 MHz. La largeur de bande annoncée est de 400 MHz.
Quels connecteurs d’antenne sont utilisés ?
Les deux entrées et les sorties antenne utilisent des connecteurs TNC. L’impédance est de 50 ohms en entrée comme en sortie.
Peut-on alimenter les récepteurs HF depuis le répartiteur ?
Quatre sorties d’alimentation pour récepteurs HF sont prévues, avec une tension continue de 12 à 18 V. Une alimentation 9 V dédiée à un amplificateur d’antenne est également disponible. L’appareil requiert une alimentation externe de 12 à 18 V DC pour 3 A.
Quelles sont les dimensions pour un montage en rack ?
Le boîtier mesure 482 mm de large, 44,4 mm de haut et 160 mm de profondeur, pour un poids de 4,8 kg.
