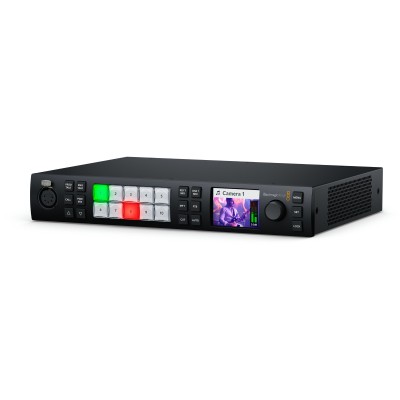

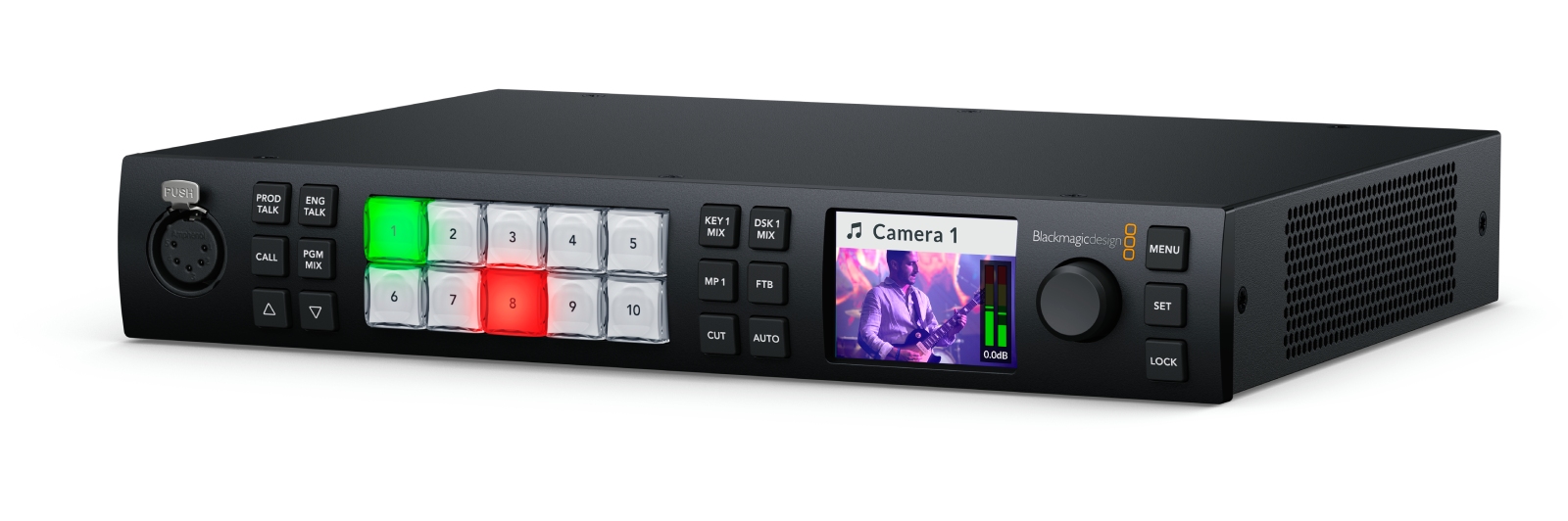

Blackmagic Design ATEM 1 M/E Constellation 4K

Une évolution moderne du format 1 M/E, pensée pour l'Ultra HD

Dans la famille ATEM, le format 1 M/E est un classique des régies compactes. L'ATEM 1 M/E Constellation 4K reprend cette approche " tout-en-un " et la fait entrer dans un workflow actuel : 12G-SDI sur l'ensemble des E/S, traitement Ultra HD natif, multi view étendu et audio Fairlight embarqué. Par rapport aux générations 1 M/E plus anciennes, l'expérience gagne en souplesse grâce à la conversion sur chaque entrée, à la sortie webcam USB-C directement exploitable en streaming, et à un moteur d'incrustation plus ambitieux pour les plateaux fond vert.

Un switcher 4K pour les régies mobiles, le corporate et le live exigeant

Ce mélangeur vidéo s'adresse aux équipes qui doivent produire vite, proprement et de façon fiable : prestations corporate, lieux de culte, e-sport, éducation, captations multicam, petites chaînes et régies mobiles. Les 6 sorties 12G-SDI routables facilitent la distribution (programme, prévisualisation, retours plateau, enregistreurs, murs LED), tandis que le multi view 16 vues sécurise la réalisation en gardant toutes les sources et états clés sous contrôle. Pour les diffusions en ligne, la sortie webcam USB-C simplifie l'intégration dans un ordinateur sans matériel de capture supplémentaire.

Fonctionnalités clés pour une production live 4K plus rapide

Commutation 12G-SDI et incrustation avancée

Les 10 entrées 12G-SDI auto-détectent les formats de la HD à l'Ultra HD et s'alignent via la conversion intégrée, un vrai plus quand les caméras ne sortent pas toutes le même standard. Le moteur 1 M/E intègre 4 chroma keyers avancés pour les environnements fond vert, 1 DVE pour les effets d'image et les mises en page, ainsi que des transitions Stinger au rendu broadcast. Les générateurs de couleurs et de motifs permettent de monter une identité visuelle ou un habillage de base en quelques minutes.

Monitoring multi view, sécurité et contrôle

Le multi view configurable (4 à 16 fenêtres) affiche libellés, indicateurs audio et informations de statut (key, fill, tally) pour garder une lecture claire du direct. En façade, l'écran LCD 2,2 pouces et les commandes d'urgence permettent de garder la main en cas d'imprévu. Côté pilotage, l'Ethernet autorise un contrôle via ATEM Software Control ou via des panneaux matériels ATEM (en option), en liaison directe ou sur un réseau.

Audio Fairlight 28 canaux : plus qu'un simple mix de secours

Le mixeur Fairlight 28 canaux donne accès à une chaîne de traitement complète (EQ paramétrique 6 bandes et dynamique) pour mixer proprement les micros, retours et sources SDI. Le mode " Audio-Follow-Video " aide à automatiser les transitions audio en suivant la caméra à l'antenne, tout en conservant la possibilité de gérer des sources en continu pour un rendu plus " régie ".

Streaming sans friction via USB-C

La sortie webcam USB-C présente le programme comme une source UVC en 720p ou 1080p, à la cadence d'images du PGM. Résultat : une mise à l'antenne rapide, idéale pour les configurations légères, les webcasts et les régies hybrides où l'ordinateur reste au centre du dispositif.

Caractéristiques techniques

Catégorie	mélangeur	Entrées	10x SDI, Ref in SDI, 2x Jack 6,35
Format vidéo	2160p	Option pour augmenter le Nombre de sorties	Non
Nombre d'écrans	1.0000	Option pour augmenter le Nombre d'entrées	Non
Traitement vidéo	10-bits	Poids	1.87 kg
Sorties	6x SDI, SDI Multiview	Dimensions (mm)	280 x 226 x 44

Nombre total d'entrées vidéo	10	Echantillonnage vidéo	4:2:2
Nombre total de sorties vidéo	6	Précision des couleurs	10 bits
Connexions timecode	Aucune	Espace colorimétrique	Rec.709, Rec.2020
Entrée de référence	Tri-Sync ou Black Burst	Incrustateurs en amont	4
Synchronisation des entrées vidéo	sur les 10 entrées	Incrustateurs en aval	1
Convertisseurs de fréquence d'images et de format	sur les 10 entrées	Incrustateurs chroma avancés	4
Sortie webcam	1 x USB-C supportant le 720p ou 1080p à la fréquence d'images PGM	DVEs	1
Connexion pour le panneau de contrôle	Ethernet (liaison directe ou via réseau)	Incrustateurs linéaires/en luminance	5
Réseau d'ordres	RJ45 pour systèmes tiers	Incrustateur de transition	1 Stinger, 1 DVE
Sortie tally	via " GPI and Tally Interface " de Blackmagic Design par Ethernet (vendu séparément)	Nombre total de couches	7
Ethernet	10/100/1000 BASE-T	Générateurs de motifs	5
Interface ordinateur	1 x USB-C (USB 2.0)	Générateurs de couleurs	2
Normes vidéo SD	Aucune	Panneau de contrôle	commutation d'urgence en façade, logiciel, ou panneau matériel en option
Normes vidéo HD	720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60	Fenêtres routables	16
Normes vidéo Ultra HD	2160p23.98/24/25/29.97/30/50/59.94/60	Tally	rouge (programme) et vert (prévisualisation)
