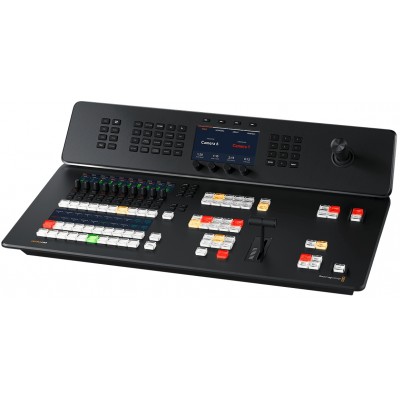

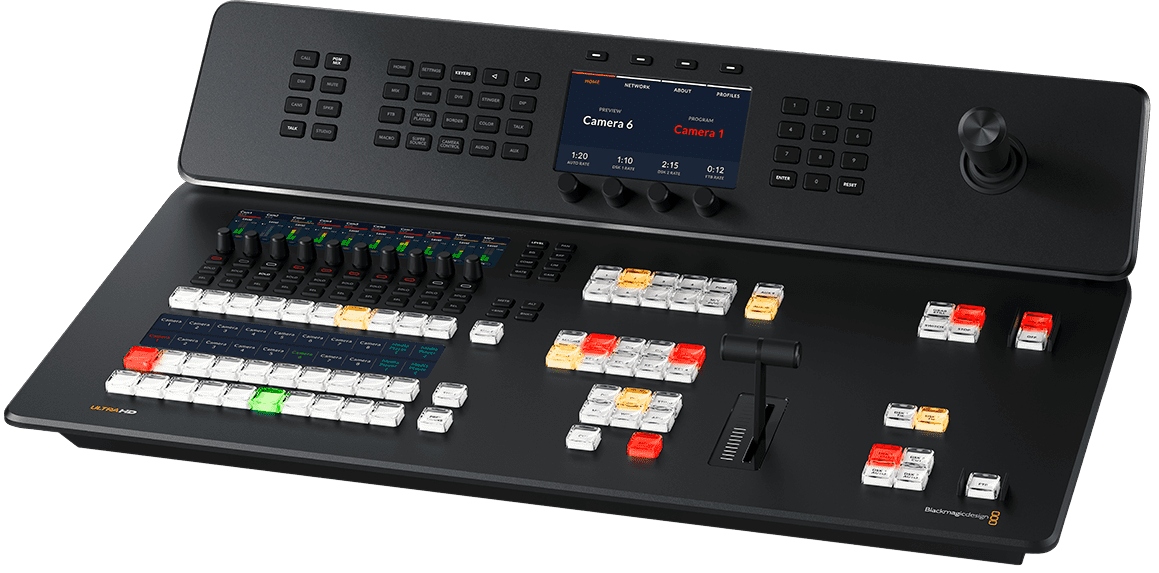

Blackmagic Design ATEM Television Studio 4K8

L?essentiel à savoir sur le mélangeur vidéo broadcast ATEM Television Studio 4K8

• Plateforme tout?en?un 12G?SDI avec 8 entrées synchronisées et converties, 10 sorties AUX, 1 PGM et Multi View SDI/HDMI.


• Streaming et enregistrement intégrés : moteur RTMP, double sortie webcam USB?C, enregistrement H.264 en HD et HEVC H.265 en Ultra HD sur M.2 ou USB?C.


• Création broadcast avancée : 4 chroma keyers ATEM, 2 DVE, SuperSource, 2 lecteurs médias et 16 fenêtres routables.


• Audio pro : MADI 32/64 canaux, mixeur 58 canaux avec EQ 6 bandes et dynamiques, plus contrôle caméra et tally.

La puissance Ultra HD de la gamme ATEM, dans un châssis bureau

Idéal pour les régies mobiles, plateaux corporate et captations événementielles

Fonctionnalités clés pour la production live 4K

Connectivité 12G?SDI et routage polyvalent

Streaming, enregistrement et masters fiables

Habillages, incrustation et mises en page

Audio MADI et mixage intégré

Réseau et contrôle

Caractéristiques techniques

Connexions vidéo

• Entrées vidéo SDI : 8


• Sorties vidéo SDI : 12 (dont 10 sorties AUX SDI, 1 sortie programme SDI)


• Débits SDI : 1.5G, 3G, 6G, 12G


• Sorties vidéo HDMI : 1


• Nombre de Multi View : 1 x 12G?SDI, 1 x HDMI 2.0


• Commutation automatique SDI : détection 1.5G?SDI, 3G?SDI niveau A/B, 6G?SDI, 12G?SDI

Connexions audio

• Entrées audio totales : 2 x XLR analogique symétrique, 1 x BNC MADI 32 canaux, 2 x RCA stéréo, 1 x réseau d?ordres XLR 5 broches


• Sorties audio totales : 4 x jack 1/4 pouce analogique, 1 x BNC MADI 64 canaux (jusqu?à 50 actifs), 1 x réseau d?ordres XLR 5 broches


• Entrées audio SDI : 4 canaux intégrés sur toutes les entrées SDI


• Sorties audio SDI : 16 canaux assignables

Référence, timecode et sync

• Connexions timecode : 1 x entrée BNC, 1 x sortie BNC


• Générateur de timecode interne : oui


• Entrée de référence : 1 x entrée BNC, 1 x sortie BNC, Tri?Sync ou Black Burst


• Synchronisation des entrées vidéo : sur les 8 entrées


• Convertisseurs de format et de fréquence : sur les 8 entrées

USB, webcam et interface ordinateur

• Sortie webcam : 2 x USB?C, 720p ou 1080p PGM


• Interface ordinateur : 2 x USB?C USB 3.0 pour enregistrement externe, sortie webcam, contrôle logiciel, mises à jour et connexion au mélangeur

Réseau, contrôle et tally

• Ethernet : 4 x RJ45 avec commutateur réseau, 10/100/1000/10G BASE?T


• Contrôle à distance : RJ12 avec RS?422


• Connexion panneau de contrôle : Ethernet (direct ou via réseau)


• Réseau d?ordres : RJ45 pour systèmes tiers


• Sortie tally : via interface GPI and Tally (en option) sur Ethernet

Normes et traitement vidéo

• Normes SD : aucune


• Entrées vidéo HD : 720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60


• Entrées vidéo Ultra HD : 2160p23.98/24/25/29.97/30/50/59.94/60


• Conformité SDI : SMPTE 292M, 296M, 424M, 425M niveau A et B, 2081?1, 2081?10, 2082?1, 2082?10


• Échantillonnage vidéo : 4:2:2


• Précision des couleurs : 10 bits


• Espace colorimétrique : Rec 709


• Retard de traitement : moins de 10 lignes si genlocke et au même format


• Down?conversion : 1 x Multi View

Mélangeur et panneau intégrés

• Nombre de rangées Mix Effects : 1


• Points de croisement directs : 10 (20 avec Shift)


• Type de boutons : voyants LED tricolores, libellés 6 rangées, 24 caracteres sur LCD


• Prévisualisation des transitions : 1


• Bus de sélection des sources : 1


• Boutons macro dédiés : 10 plus 10 avec Shift


• Boutons types de transition : 5, durée ajustable via menu LCD


• Boutons d?incrustation : 8, sélecteurs DSK : 6


• Levier de transition : 1, joystick 3 axes : 1


• Boutons d?enregistrement : 2, boutons Stream : 2, Fade To Black : 1


• Écrans LCD système : 1, pavé numérique : 1


• Fenêtres routables : 16, libellés sources sur fenêtres : oui


• Tally : rouge programme, vert prévisualisation


• Prise en charge du réseau d?ordres : oui, mix?minus : oui


• Incrustateurs en amont : 4, en aval : 2, chroma avancés : 4


• SuperSource : 1, DVEs : 2


• Incrustateurs linéaires/luminance : 7, stinger/DVE : 1 stinger, 1 DVE


• Nombre total de couches : 8


• Générateurs de motifs : 7, générateurs de couleurs : 2

Streaming et enregistrement

• Streaming direct : via Ethernet ou USB?C (partage Internet) en RTMP


• Enregistrement : sur M.2 interne en option ou support externe via USB?C


• Vidéo enregistrée HD : .mp4 H.264 au paramètre de qualité de streaming, norme vidéo HD ATEM, audio AAC


• Vidéo enregistrée Ultra HD : HEVC H.265 au paramètre de qualité de streaming, norme Ultra HD ATEM, audio AAC


• Formats supports : ExFAT, APFS ou HFS+

Monitoring Multi View

• Multi View : via SDI et HDMI configurables en 16, 13, 10, 7 ou 4 vues


• Sources monitorables : programme, prévisualisation, entrées, lecteurs médias, DSK, SuperSource, clean feed avec libellés et indicateurs audio optionnels


• Norme vidéo du Multi View : HD ou Ultra HD


• Résolution d?écran minimale : 1366 x 768

Bibliothèque et lecteurs médias

• Lecteurs médias : 2, canaux fill et key pour chaque lecteur


• Bibliothèque d?images fixes : 20 (PNG, TGA, BMP, GIF, JPEG, TIFF)


• Bibliothèque de clips : 2 x jusqu?en 2160p60


• Longueurs max de clips : 720p = 720 images, 1080p = 360 images, UHD 2160 = 90 images


• Formats vidéo médias : séquence TGA


• Formats audio médias : WAV, MP3, AIFF

Audio et mixage

• Mixeur audio : 58 canaux, modes On/Off/Audio?Follow?Video


• Métriques : mesure niveaux et crêtes, gain principal


• Traitements : EQ paramétrique 6 bandes, expanseur, gate, compresseur, limiteur

Contrôle caméra

• Avec la plupart des caméras Blackmagic Design : contrôle focus, iris, zoom (objectifs compatibles), gain, balance des blancs, teinte, obturateur, filtre ND, correcteur colorimétrique, tally et start/stop enregistrement

Logiciel et mises à jour

• Panneau ATEM Software Control inclus pour Mac 12.0 Monterey, Mac 13.0 Ventura ou version plus récente, et Windows 10/11


• Mises à jour : via USB ou Ethernet (utilitaire ATEM Setup)


• Systèmes d?exploitation : Mac 14.0 Sonoma, Mac 15.0 Sequoia ou version ultérieure; Windows 10 et 11

Alimentation et installation

• Alimentation : 1 x AC 100?240 interne 50/60 Hz (prise CEI C14) et 1 x entrée DC XLR 12 V 4 broches pour alimentation externe ou batterie


• Consommation : 120 W


• Installation physique : montage sur ou dans un bureau

Spécifications environnementales

• Température d?utilisation : 0 a 40 degres C (32 a 104 degres F)


• Température de stockage : -20 a 60 degres C (-4 a 140 degres F)


• Humidité relative : 0 a 90 pour cent sans condensation

Inclus

• ATEM Television Studio 4K8


• Pack de bienvenue avec QR code pour téléchargement du logiciel
