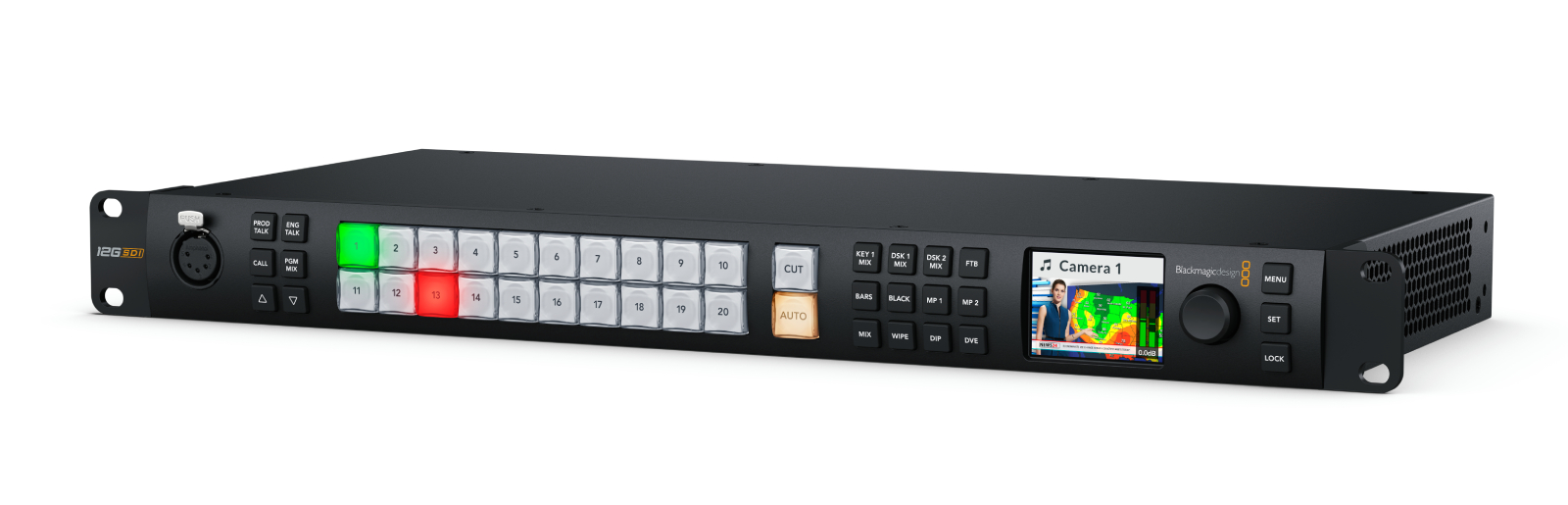

Blackmagic Design Mélangeur ATEM 2 M/E Constellation 4K

L'essentiel à savoir sur le mélangeur vidéo Blackmagic ATEM 2 M/E Constellation 4K

• 20 entrées 12G?SDI avec conversion de normes et de fréquence sur toutes les entrées pour un workflow Ultra HD flexible.
• 12 sorties 12G?SDI routables, 2 multi view UHD, sortie webcam USB?C pour une diffusion immédiate.
• Habillage puissant avec 8 incrustateurs chroma, 2 DVE et SuperSource pour un total de 6 DVE.
• Audio pro Fairlight à 48 canaux avec égaliseur et dynamique intégrés pour un mixage broadcast.

Un 2 M/E de référence dans la gamme Constellation

Conçu pour les régies modernes, l'ATEM 2 M/E Constellation 4K réunit la connectique 12G?SDI et une puissance d'habillage avancée dans 1U. Il s'inscrit au coeur de la gamme ATEM pour piloter des productions Ultra HD à haut débit avec une latence ultra faible.

Pour quels plateaux et productions ?

Parfait pour les plateaux TV, l'e?sport, l'événementiel corporate et la captation multicaméra en salle, il convient à toute régie cherchant un mélangeur 12G?SDI robuste, prêt pour le 2160p60 et compatible avec de vastes parcs de caméras.

Fonctionnalités clés pour la production live

12G?SDI et conversions sur toutes les entrées

Chaque entrée bénéficie d'une conversion de format et de fréquence, pour associer sources hétérogènes en HD et Ultra HD sans boîtiers externes. Les 12 sorties SDI routables s'adaptent aux besoins du plateau.

Habillage et compositing avancés

Avec 8 chroma keyers, 2 DVE, 2 Stinger et SuperSource, construisez plateaux virtuels, picture?in?picture et murs d'images complexes en un clin d'oeil.

Monitoring et audio intégrés

Deux multi view configurables assurent un contrôle précis du programme, de la prévisualisation et des sources. Le mixeur Fairlight 48 canaux avec EQ 6 bandes et dynamique garantit un son maîtrisé.

Intégration fluide en régie

Sortie webcam USB?C pour les logiciels de streaming, tally, réseau d'ordres, générateur de timecode interne et pilotage via logiciel ATEM ou panneau matériel complètent une solution tournée vers l'efficacité.

Caractéristiques techniques

• Nombre total d'entrées vidéo: 20
• Nombre total de sorties vidéo: 12
• Débits SDI: 1.5G, 3G, 6G, 12G
• Entrées audio: 2 x jack symétrique 1/4 pouce; 1 x réseau d'ordres XLR 5 broches
• Sorties audio: 1 x réseau d'ordres XLR 5 broches
• Entrées audio SDI: 8 canaux d'audio intégré sur toutes les entrées SDI
• Sorties audio SDI: 16 canaux d'audio intégré sur toutes les sorties SDI
• Connexions timecode: Aucune
• Entrée de référence: Tri?Sync ou Black Burst
• Synchronisation des entrées vidéo: Sur les 20 entrées
• Convertisseurs de fréquence d'images et de format: Sur les 20 entrées
• Sorties AUX SDI: N'importe laquelle des 12 sorties SDI
• Sorties prévisualisation SDI: N'importe laquelle des 12 sorties SDI
• Sorties prévisualisation SDI: N'importe laquelle des 12 sorties SDI
• Sortie programme SDI down?convertie: 1
• Sortie webcam: 1 x USB?C supportant 720p ou 1080p à la fréquence d'images PGM
• Nombre de multi views: 2 x 12G?SDI
• Connexion panneau de contrôle: Ethernet (connexion directe ou via réseau)
• Générateur de timecode interne: Oui
• Réseau d'ordres: RJ45 pour systèmes tiers
• Sortie tally: Via GPI and Tally Interface de Blackmagic Design sur Ethernet (vendu séparément)
• Ethernet: 10/100/1000 BASE?T
• Interface ordinateur: 1 x USB?C (USB 2.0)
• Normes vidéo SD: Aucune
• Normes vidéo HD: 720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
• Normes vidéo Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
• Conformité aux normes SDI: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M niveau A et B, SMPTE 2081?1, SMPTE 2081?10, SMPTE 2082?1, SMPTE 2082?10
• Échantillonnage vidéo: 4:2:2
• Précision des couleurs: 10 bits
• Espace colorimétrique: REC 709, REC 2020
• Commutation automatique SDI: Détection automatique 1.5G?SDI, 3G?SDI niveau A/B, 6G?SDI, 12G?SDI
• Incrustateurs en amont: 8
• Incrustateurs en aval: 2
• Incrustateurs chroma avancés: 8
• SuperSource: 1
• DVEs: 2
• Incrustateurs linéaires/en luminance: 11
• Incrustateurs de transition: 2 Stinger, 2 DVE
• Nombre total de couches: 15
• Générateurs de motifs: 11
• Générateurs de couleurs: 2
• Panneau de contrôle: Commutation d'urgence sur panneau avant, logiciel ou panneau matériel en option
• Fenêtres routables: 32
• Libellés sources sur fenêtres: Oui
• Tally: Rouge pour programme, vert pour prévisualisation
• Prise en charge réseau d'ordres: Oui
• Prise en charge mix minus: Oui
• Monitoring Multi View: 2 x multi view configurables en 16, 13, 10, 7 ou 4 vues; monitoring du programme, de la prévisualisation, des entrées, des lecteurs multimédias, des masques d'incrustation et du clean feed avec libellés et indicateurs audio en option
• Norme vidéo du multi view: HD ou Ultra HD
• Lecteurs multimédia: 2 (canaux fill et key pour chaque lecteur)
• Capacité bibliothèque images fixes: 40
• Capacité bibliothèque clips: 2 x jusqu'en 2160p60
• Longueur clip max en HD 720: 3200 images
• Longueur clip max en HD 1080: 1600 images
• Longueur clip en UHD 2160: 400 images
• Formats images fixes: PNG, TGA, BMP, GIF, JPEG, TIFF
• Format fichiers vidéo: Séquence TGA
• Formats audio: WAV, MP3, AIFF
• Panneau avant: Écran LCD intégré 2,2 pouces pour la vidéo, 22 boutons LED configuration/commutation d'urgence, 8 boutons source, 4 boutons transition, 6 sélections réseau d'ordres et boutons de mixage, molette de menus et bouton de configuration, bouton de verrouillage
• Retard de traitement: Inférieur à 10 lignes
• Mixeur audio: 48 canaux; modes On/Off/Audio?Follow?Video; mesure niveaux et crêtes; gain principal; égaliseur paramétrique 6 bandes; dynamique expanseur, gate, compresseur, limiteur
• Down?conversion: 1 x sortie HD down?convertie sélectionnable
• Panneau de contrôle inclus: ATEM Software Control (Mac 13.0 Ventura, Mac 14.0 Sonoma ou plus récent; Windows 10 ou 11)
• Mises à jour logicielles: Via USB ou Ethernet (utilitaire ATEM Setup fourni)
• Configuration: Via ATEM Software Control Panel; adresse IP du châssis via ATEM Setup Utility en USB
• Systèmes d'exploitation: Mac 14.0 Sonoma, Mac 15.0 Sequoia ou ultérieur; Windows 10 et 11
• Alimentation: 1 x 100?240 AC interne
• Consommation d'énergie: 140 W
• Installation physique: 1 unité de rack
• Température d'utilisation: 0 à 40 C (32 à 104 F)
• Température de stockage: -20 à 60 C (-4 à 140 F)
• Humidité relative: 0 % à 90 % sans condensation
• Inclus: ATEM 2 M/E Constellation 4K; Pack de bienvenue avec QR code pour téléchargement du logiciel
