L?essentiel à savoir sur la grille de commutation vidéo Blackmagic Videohub 10x10 12G
- Matrice 10x10 en 12G?SDI pour un routage SD, HD, 2K, Ultra HD et 4K DCI jusqu?à 2160p60, avec zéro latence.

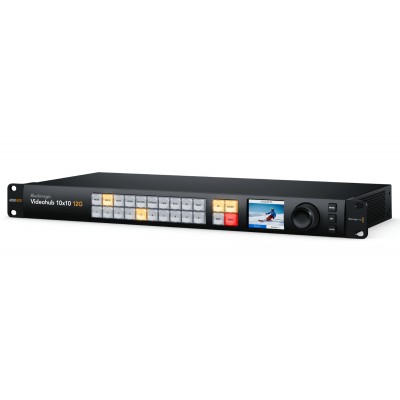

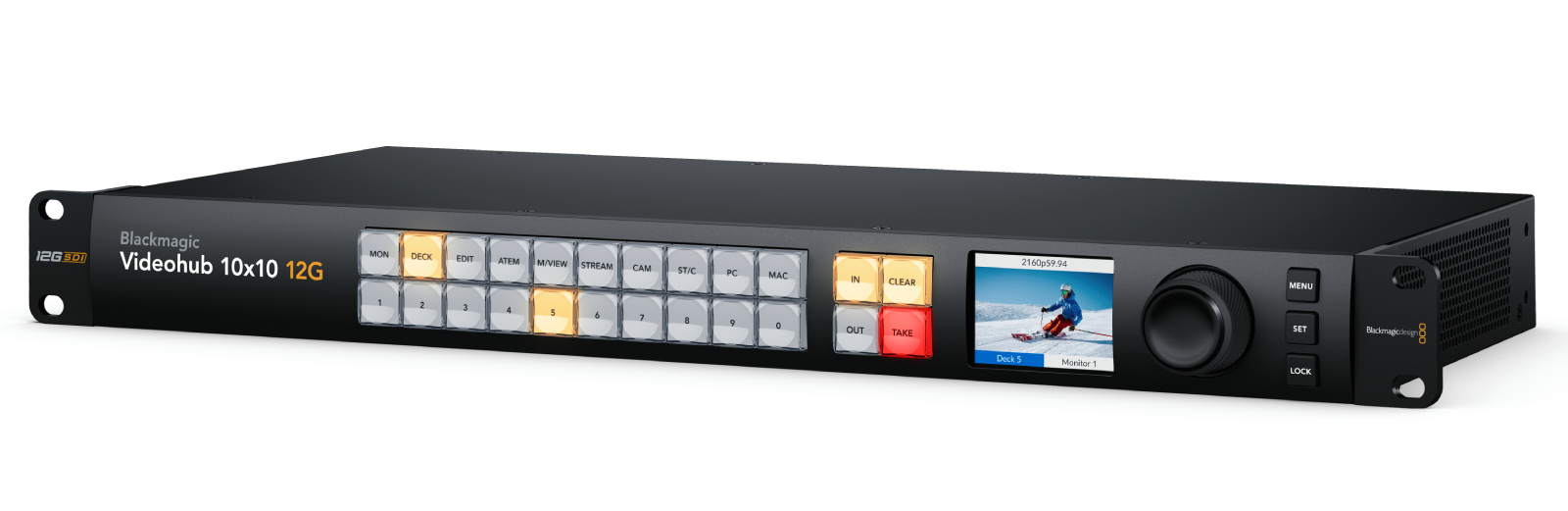

- Format 1U avec écran LCD 2,2 pouces pour la prévisualisation vidéo, les libellés et les normes actives.
- Commande locale rapide via boutons dédiés et grande molette à embrayage électronique, plus contrôle réseau.
- Référence Tri?Sync/Black Burst, synchronisation SDI sur les sorties et auto?détection des formats.
Un routeur 12G?SDI compact au c?ur de la gamme Videohub
Le Videohub 10x10 12G s?inscrit dans la famille Blackmagic « Videohub 12G », pensée pour unifier toutes les résolutions sur un même câble BNC. Son châssis 1U concentre 10 entrées et 10 sorties 12G?SDI, un affichage couleur et des commandes frontales ergonomiques, pour un routage instantané sans latence dans les régies, studios et cars de production.
Pour qui et pour quels usages ?
Idéal pour les régies live, la postproduction, les plateaux broadcast et l?événementiel, ce
routeur SDI 12G centralise caméras, mélangeurs, enregistreurs et moniteurs dans des workflows
multi?format. La prévisualisation sur l?écran LCD sécurise chaque commutation, tandis que le contrôle Ethernet permet une intégration simple dans les réseaux de production.
Fonctionnalités clés pour des workflows multi?format
12G?SDI polyvalent jusqu?à 2160p60
Compatible SD, HD, 2K, Ultra HD et 4K DCI, le Videohub 10x10 12G gère le YUV 4:2:2 et le RVB 4:4:4 jusqu?à 12 bits, avec espaces colorimétriques REC 601, REC 709 et REC 2020. La
commutation automatique par entrée accepte des normes différentes simultanément, simplifiant les plateaux hétérogènes.
Contrôle local et à distance
Les 24 boutons, la molette à embrayage et l?écran 2,2 pouces autorisent une sélection ultrarapide. En réseau, le logiciel Mac/Windows, les panneaux hardware compatibles et le protocole Ethernet/SDK offrent une prise en main souple et scalable.
Référence et synchronisation
Entrée de référence Tri?Sync ou Black Burst avec sortie en boucle, et
synchronisation SDI sur toutes les sorties pour des basculements propres. L?alimentation interne universelle et l?
auto?restauration des points de croisement sécurisent l?exploitation.
Caractéristiques techniques
Connexions
- Entrées vidéo SDI : 10
- Sorties vidéo SDI : 10
- Débits SDI : DVB?ASI, 270 Mb, 1.5G, 3G, 6G, 12G
- Synchronisation des entrées vidéo : Aucune
- Synchronisation SDI : Sur toutes les sorties SDI
- Entrées de référence : Tri?Sync ou Black Burst
- Sorties de référence : Sortie en boucle avec terminaison du signal de référence
- Ethernet : 10/100/1000 BASE?T
- Interface pour l?ordinateur : USB?C
Normes vidéo
- SD : 525i59.94 NTSC, 625i50 PAL
- HD : 720p50, 720p59.94, 720p60 ; 1080i50, 1080i59.94, 1080i60 ; 1080p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 ; 1080PsF23.98, 24, 25, 29.97, 30
- 2K DCI : 2Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 ; 2KPsF23.98, 24, 25, 29.97, 30
- Ultra HD : 2160p23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
- 4K DCI : 4Kp23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
Conformité SDI et traitement
- Conformité : SMPTE 259M, 292M, 296M, 372M, 424M, 425M niveau A et B, 2081?1, 2081?10, 2082?10, ITU?R BT.656, ITU?R BT.601
- Échantillonnage audio SDI : 48 kHz, 24 bits
- Échantillonnage vidéo SDI : YUV 4:2:2 et RVB 4:4:4
- Précision des couleurs SDI : RVB 4:4:4 10/12 bits (HD et 2K, jusqu?à 2160p30 en Ultra HD et 4Kp30 DCI) ; YUV 4:2:2 10 bits tous modes
- Espace colorimétrique SDI : REC 601, REC 709, REC 2020
- Commutation automatique SDI : Sélection automatique 270 Mb SD?SDI, 1.5G HD?SDI, 3G niveau A et B, 6G et 12G?SDI sur chaque entrée
- Métadonnées SDI : Identification de charge utile vidéo (SMPTE 352M)
Contrôle
- Panneau intégré : 24 boutons pour le contrôle local, 3 boutons + molette à embrayage pour les menus, écran couleur 2,2 pouces
- Panneaux/logiciels externes : Logiciel Blackmagic Videohub pour Mac et Windows ; compatible Videohub Master Control Pro et Videohub Smart Control Pro
- Protocoles : SDK Blackmagic Videohub et « Videohub Control Protocol » via Ethernet
- Connexion panneau : Ethernet
Logiciel et systèmes d?exploitation
- Contrôle logiciel : Inclus (Windows et Mac)
- Mise à jour du logiciel interne : Via application fournie
- macOS : 13.0 Ventura, 14.0 Sonoma ou version ultérieure
- Windows : 10 (64 bits), 11
Écran
- Affichage : Écran LCD intégré 2,2 pouces pour les menus de configuration
Alimentation et consommation
- Alimentation : 1 x 100?240 V AC interne, 50/60 Hz (câble IEC requis)
- Protection : Les points de croisement sont conservés et restaurés lors de la remise sous tension
- Consommation : 20,8 W max
Installation
- Format : 1 unité de rack de hauteur (1U)
Spécifications environnementales
- Température d?utilisation : 0 à 40 C (32 à 104 F)
- Température de stockage : ?20 à 60 C (?4 à 140 F)
- Humidité relative : 0 % à 90 % sans condensation
Inclus
- Blackmagic Videohub 10x10 12G
- Pack de bienvenue avec QR code pour télécharger le logiciel
