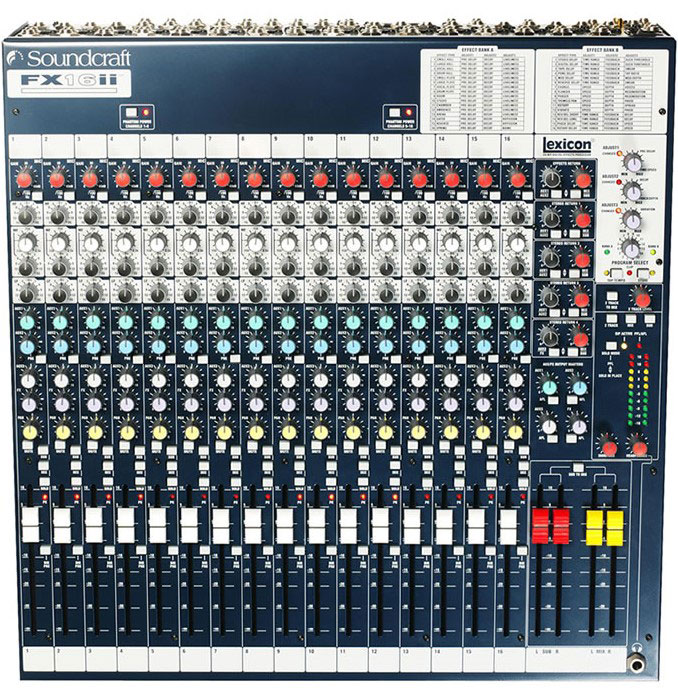

Soundcraft FX16II

Das Wesentliche zur Soundcraft Spirit FX16II Mischkonsole

• Analoge 16-Kanal-Konsole mit integriertem 24-Bit-Digital-Effektprozessor Lexicon.
• Präzise Ultramic Vorverstärker, musikalische 3-Band-Klangregelung mit semi-parametrischem Mittenband.
• Vollständiges Routing: 4 Aux-Sends, 4 Busse mit Subgruppen, schaltbare Direkt-Ausgänge Pre/Post.
• Flexibles Format für Bühne und Studio, mit abnehmbarem Rückpanel für den Rackeinbau.

Ein modernisierter Soundcraft-Standard, Nachfolger der Spirit-Serie

Die seit Jahren geschätzte Spirit-Serie hat Soundcraft einen Ruf für Ergonomie und Zuverlässigkeit eingebracht. Die FX16II übernimmt die Philosophie der FX16 und aktualisiert sie mit optimierter Elektronik und der Integration eines 24-Bit Lexicon Effektmotors, der als Referenz für musikalische Hall- und Delay-Effekte gilt. So profitieren Sie von einem konsistenten Klang und einem bewährten Workflow, sowohl bei Proben als auch auf Tour.

Für wen und für welche Anwendungen

Ideal für kleine und mittlere Bühnen, Kirchen, Schulen, Bars mit Live-Musik und Home-Studios bietet die FX16II ausreichend Eingänge, Aux-Sends und Subgruppen, um eine komplette Band, eine Konferenz oder ein hybrides Setup aus Instrumenten und Abspielgeräten zu steuern. Die Direkt-Ausgänge erleichtern die Mehrspuraufnahme, während das PFL/SIP- und AFL-Monitoring eine präzise Kontrolle im FOH und auf der Bühne gewährleistet.

Schlüsselfunktionen und Workflow

Die integrierte Lexicon Effektsektion vereinfacht das Abmischen: Ein dedizierter Aux-Send versorgt die Effekte, und der Return wird sauber in den Mix eingefügt, wodurch externe Verkabelung entfällt. Der Hochpassfilter, die 3-Band-Klangregelung und die Inserts pro Kanal ermöglichen eine schnelle und effektive Klangformung, egal ob Gesang, Snare oder Gitarre gemischt wird.

Das Routing bleibt die Stärke: schaltbare Aux-Sends Pre/Post je nach Bedarf für Monitore oder Effekte, Subgruppen zur Steuerung von Instrumentengruppen und Direkt-Ausgänge zur unabhängigen Abnahme jedes Kanals. Ob im Rack montiert oder auf dem Tisch platziert, die FX16II passt sich Ihrer technischen Einrichtung an.

Technische Daten

Eingänge, Ausgänge und Routing

• 16 Mikrofon-/Line-Eingänge mit Ultramic Vorverstärker und 48V Phantomspeisung.
• 16 schaltbare Direkt-Ausgänge Pre/Post.
• 4 Busse mit Subgruppen.
• 4 Aux-Sends, davon einer schaltbar Pre/Post: Aux 1 Pre-Fader/Post EQ; Aux 2 Post-Fader/Post EQ, schaltbar Pre-Fader; Aux 3 Post-Fader/Post EQ; Aux 4 Post-Fader/Post EQ, dediziert für Lexicon.
• 4 Stereo-Eingänge für Effekt-Returns oder Instrumente.
• Inserts an Kanälen, Gruppen und Master.
• Dedizierter Mono-Ausgang.
• 2-Spur-Return, Mix-Ausgänge, Subgruppen-Ausgänge, Aux-Ausgänge.

Mono-Kanäle

• Mikrofoneingang auf XLR mit Ultramic Vorverstärker und 48V Phantomspeisung.
• Line-Eingang auf Klinke.
• 100 Hz Hochpassfilter, 18 dB/Oktave.
• 3-Band-Klangregelung mit verschiebbarem Mittenband.
• Schaltbarer Direkt-Ausgang Pre/Post.
• Panoramaregler.
• Kanal-Stummschaltung, Solo-/Vorhör-Taste.
• Übersteuerungs-LED (4 dB vor Clipping).

Master- und Monitoring-Sektion

• Wahl zwischen PFL (Vorhören) oder destruktivem Solo (SIP).
• 4 Aux-Master mit Nachhören (AFL).
• Quellenauswahl für Monitoring.
• 10-stufige, dreifarbige LED-Anzeigen.
• Integrierter Lexicon Effektprozessor.

Audio-Leistung

• Rauschpegel: Mic EIN bei maximalem Gain, 150 Ohm: -128 dBu; Mix-Ausgang (Mix 0 dB, Fader ganz unten): < -82 dBu.
• Frequenzgang: 20 Hz - 20 kHz, +/- 1 dB.
• Klirrfaktor + Rauschen: Mic Gain -30 dBu, +14 dBu Mix @ 1 kHz: < 0,09 %.
• Kanaltrennung: Mute > 90 dB @ 1 kHz; Fader unten > 88 dB; minimale Effektwege > 84 dB.

Impedanzen und Pegel

• Impedanzen: Mikrofoneingang 1,8 kOhm; Line-Eingang 18 kOhm; Stereo-Eingang 65 kOhm; Ausgang 150 Ohm (symmetrisch).
• Eingangs-/Ausgangspegel: Mikrofon- und Stereo-Eingang max. +20 dBu; Line-Eingang max. +30 dBu; Ausgang max. +20 dBu.
• Kopfhörerausgang: 300 mW (150 Ohm).

Klangregelung

• Höhen (HF): 12 kHz, +/-15 dB.
• Mitten (MF): 150 Hz - 3,5 kHz, +/-15 dB, Q = 1,5.
• Bässe (LF): 80 Hz, +/-15 dB.

Stromversorgung, Format und Abmessungen

• Stromverbrauch: < 40 W.
• Abnehmbares Rückpanel für Rackeinbau (Rackwinkel optional).
• Abmessungen Tischgerät: 160 x 444 x 460 mm.
• Abmessungen Rackeinbau: 443 (10U) x 482 x 160 max / 64 min mm.
