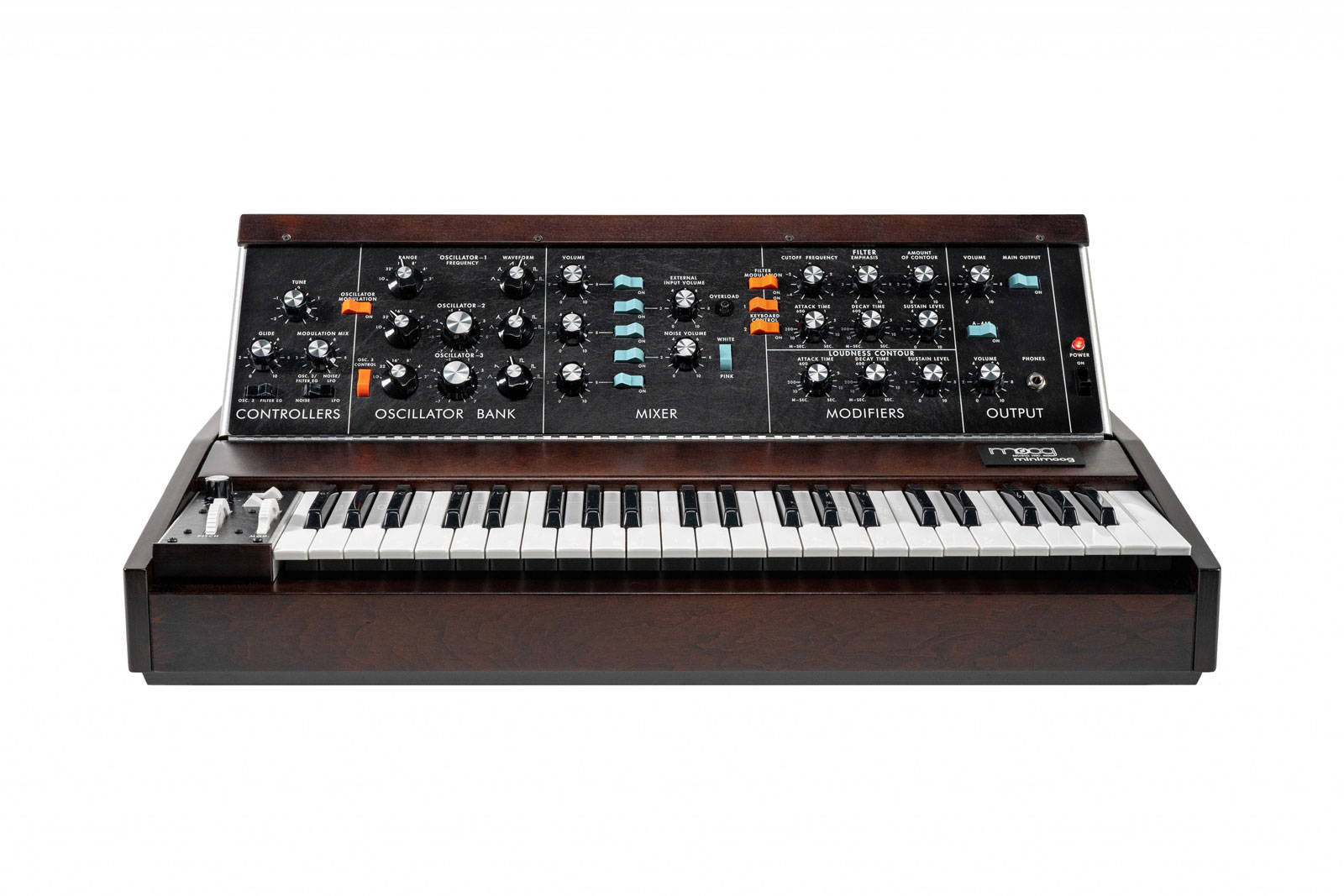

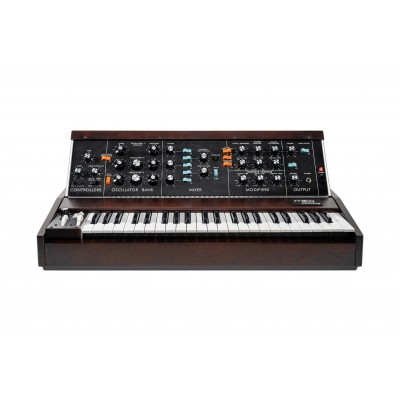

Moog MINIMOOG MODEL-D 2022 EDITION

Das Wesentliche zum Minimoog Model D Synthesizer (2022 Edition)

• Authentischer Moog Analog-Sound: 3 kraftvolle Oszillatoren und 24 dB/Oktave "Ladder"-Filter für massive Bässe, cremige Leads und organische Texturen.
• Neue moderne Features: Dedizierter analoger LFO, Mixer-Feedback zum "Overdriven" des Signals und zum Aufheulen des Instruments mit nur einer Einstellung.
• Fatar 44-Tasten Keyboard mit Velocity und Aftertouch, CV-fähig; Pitch-Wheel mit Feder und zentraler Deadzone für präzises Spiel.
• Studio-/Live-Integration: MIDI In/Out/Thru, CV/Gate, externer Audioeingang, gefertigt in Asheville (North Carolina).

Eine Moog-Ikone, neu aufgelegt für die heutige Generation

Geboren 1970 definierte der Minimoog Model D das Konzept des "tragbaren Synthesizers" und prägte unzählige Alben von Herbie Hancock bis Kraftwerk. Die 2022 Edition folgt dem vollständig analogen Audioweg und der Bauteilbestückung des Modells aus den 70er Jahren, profitiert dabei aber von einem handgefertigten Aluminiumgehäuse und einem eleganten Gehäuse aus Appalachen-Kirsche.

Für wen und wofür?

Ideal für Keyboarder, Produzenten und Sounddesigner, die einen herausragenden analogen Monosynth suchen. Perfekt für Funk/Disco, Techno, House, Hip-Hop, Synthwave, Prog-Rock, Ambient und Filmmusik. Im Studio wie auf der Bühne glänzt er mit Bässen, die den Mix tragen, ausdrucksstarken Leads und nervösen analogen Effekten.

Funktionen und Neuheiten

Das Model D ist ein monophones Instrument mit 3 VCOs, einem verzerrenden Mixer und einem spannungsgesteuerten Ladder-Tiefpassfilter, mit zwei Hüllkurvengeneratoren (Filter und VCA) zum Formen von Attack und Sustain. Die 2022 Edition ergänzt einen dedizierten analogen LFO (Dreieck/Rechteck) zur Entlastung der VCOs von der Modulationsaufgabe, einen einstellbaren Mixer-Feedback-Regler für Overdrive und ein Fatar Keyboard mit Velocity und Aftertouch, die als CV und via MIDI ausgegeben werden. Das neue Pitch-Wheel mit Feder und zentraler Deadzone sichert präzise Bends. Vollständige Anschlüsse: CV 1 V/Okt-Eingänge, externer Audioeingang, Audioausgänge High/Low Level und Kopfhörer. Kein integrierter Sequencer oder Arpeggiator: Fokus liegt auf direkter Performance mit Hand an den Potis.

Technische Daten

Keyboard und Spiel

• Anzahl der Tasten: 44
• Keyboardumfang: F0 bis C4
• Keyboard-Action: Synth-Typ (Feder)
• Notenpriorität (Bass, High, Last): vom Nutzer wählbar
• Glide-Einstellung: 1 ms bis 10 s
• Pitch-Bend-Bereich (+/-): mindestens 7 Halbtöne

Oszillatoren und Klangquellen

• Quellen: 3 Oszillatoren, Rauschgenerator, externer Audioeingang
• Frequenzbereich der Oszillatoren: 0,1 Hz bis 20 kHz (sechs überlagerte Bereiche)
• Oszillatorstabilität (kurzfristig): > 0,25 %
• VCO-Wellenformen: Dreieck; Dreieck-Sägezahn (VCO 1/2); invertierter Sägezahn (VCO 3); Sägezahn; Rechteck; breite Pulswelle; schmale Pulswelle
• Rauschgenerator: weiß und rosa

LFO und Modulation

• LFO-Bereich: 0,05 Hz bis 200 Hz
• LFO-Wellenformen: Dreieck (unterer Schalter); Rechteck (oberer Schalter)
• Externer Modulationseingang: +10 mV bis +2 V
• Externer Modulationseingangs-Widerstand: 1 MOhm

Filter und Hüllkurven

• Filtertyp: spannungsgesteuerter Tiefpass (Ladder)
• Cutoff-Frequenz: 10 Hz bis 20 kHz
• Flankensteilheit: 24 dB/Oktave
• Keyboard-Tracking des Filters: 1/3, 2/3, 1:1
• Attack-Zeit (Hüllkurve): 1 ms bis 10 s
• Decay-Zeit (Hüllkurve): 4 ms bis >35 s
• Sustain-Level (Hüllkurve): 0 bis 100 % des Peaks
• Filter-Hüllkurvenbreite: 0 bis 4 Oktaven

Verstärkung und Dynamik

• VCA (Loudness Contour): Dynamikumfang 80 dB

Audio

• Externer Audioeingang: +10 mV (min) bis +10 V (max)
• Audioeingangsimpedanz extern: 1000 KOhm
• Audioausgang High: typisch 0,5 V; maximal 4,2 V (Spitze-Spitze)
• Ausgangsimpedanz High: 3 KOhm
• Audioausgang Low: 30 dB unter High-Level; typisch 15 mV
• Ausgangsimpedanz Low: 1 KOhm
• Kopfhörerausgang: max. Spannung 0,3 V; Impedanz 8 Ohm

CV/Gate und Steuerungen

• CV-Aftertouch-Ausgang (1/4" TS): 0 bis +5 V, trimmbar
• CV-Pitch-Ausgang (1/4" TS): -3 V bis +7 V (C = 0 V)
• Gate-Ausgang (1/4" TS): 0 bis +5 V
• CV-Velocity-Ausgang (1/4" TS): wählbar 0 bis +5 V oder 0 bis +10 V (Trimpot)
• Loudness-Eingang (1/4" TRS): 0 bis +5 V; +5 V = Einheitlicher Gain (kompatibel mit Moog EP-3 Pedal)
• Filter-Cutoff-Eingang (1/4" TRS): 1 V/Oktave
• Oszillator-Pitch-Eingang (1/4" TRS): 1 V/Oktave
• Modulationsquellen-Eingang (1/4" TRS): Ring = Rauschsendung; Tip = Modulationsempfang (normalisierter Klinkenanschluss ohne Kabel)
• Trigger-Eingang (1/4" TS): +5 V V-Trigger, aktiviert beide Hüllkurvengeneratoren

MIDI

• MIDI-Eingang (5-pol DIN): Note On, Notennummer
• MIDI-Ausgang (5-pol DIN): Note On, Notennummer, Velocity, Aftertouch, Modwheel, Pitch-Bend
• MIDI Thru (5-pol DIN): Spiegelung des MIDI In Signals

Stromversorgung

• Externes Netzteil mit automatischer Spannungswahl 100-240 V; 50/60 Hz; Nennverbrauch < 12 W
• Stromanschluss: verriegelbarer XLR-4

Abmessungen und Gewicht

• Maße (mit abgesenktem Panel): 727 x 435 x 146 mm (B x T x H)
• Gewicht netto: 14,5 kg

Umgebung

• Lagerungstemperatur: 2degC bis 60degC
• Nominelle Betrie
