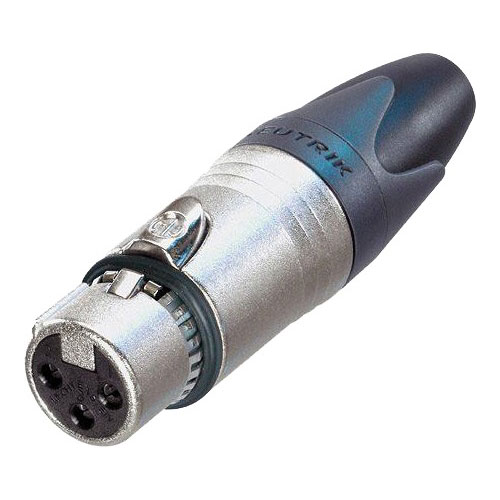

NEUTRIK NC3FXX-EMC

Beschreibung

3-poliger weiblicher EMV-XLR-Kabelstecker.

Die EMC-XLR-Serie ist eine speziell entwickelte Version der XX-Serie, die eine verbesserte HF-Abschirmung für kritische Anwendungen bei Live-Übertragungen und Aufzeichnungen bietet, bei denen besondere Probleme mit der Funkübertragung oder Mobiltelefonen auftreten. Die Konstruktion garantiert eine durchgehende HF-Schirmverbindung vom Kabel zum Gehäuse des Gehäusesteckers über einen kreisförmigen Kondensator um den Kabelschirm herum. Die Kreiskondensatoren wirken als Hochpassfilter mit einer Grenzfrequenz um 10 MHz.
Eine EMI-Unterdrückung Ferritperle mit 24 Ohm bei 1 MHz zwischen Pin 1 und dem Kabelschirm bietet einen Tiefpassfilter für verbesserte HF-Unterdrückung.

Eigenschaften
- 3-poliger XLR-Kabelstecker mit integrierter kapazitiver Abschirmung zum Gehäuseanschluss
- Zirkularer Kondensator um den Kabelschirm ermöglicht eine induktivitätsarme Schirmverbindung zum Steckergehäuse
- Federleiste mit umlaufender Erdungsfeder, die eine genaue Verbindung zum Gegengehäuse herstellt
- Kabelschirm - Pin 1 Verbindung beinhaltet EMI Unterdrückung Bead, um hohe Frequenzen zu blockieren
- Vermeiden Sie Masseschleifen, da keine LF-Schirmverbindung zur Erde besteht
- Robuste Zink-Druckguss-Schale, langlebig und langlebig
- Zugentlastungssystem zum sicheren Klemmen von Kabeln
- Stiefel mit Gummidichtung bietet hohen Schutz gegen Biegebeanspruchung
- Mit einzigartigem Hologramm versehen - garantiert echtes und authentisches Neutrik-Produkt
Marken Referenznummer: NC3FXX-EMC
