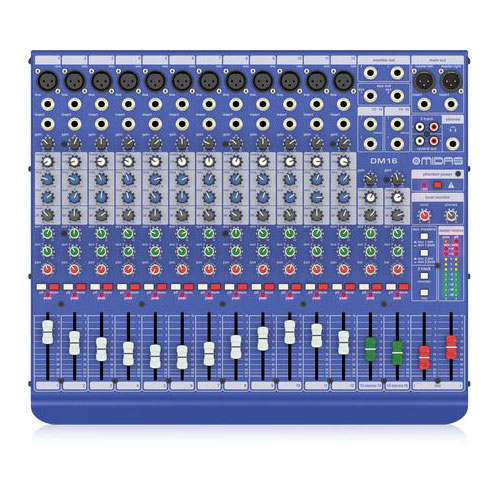

Midas DM16

O essencial para saber sobre a mesa de mixagem analógica DM16

• 12 pré-amplificadores de microfone Midas com alimentação phantom +48 V, transparentes, com baixo ruído e ampla faixa dinâmica.
• 16 entradas no total: 12 canais mono com inserts + 2 canais estéreo dedicados, perfeitos para teclados e retornos de efeitos.
• Equalizador de 3 bandas "britânico" em cada canal mono com médios varríveis para uma modelagem musical precisa.
• Roteamento flexível: 2 saídas auxiliares pré/pós, saídas de monitor, faders de 60 mm e saídas principais XLR.

Uma herança britânica a serviço do som

Inspirada nas mesas inglesas que moldaram o rock, a DM16 traz ao alcance esse timbre quente e essa musicalidade desejada. Sua equalização com voicing "British" e seus pré-amplificadores Midas de renome mundial garantem uma assinatura sonora profissional tanto no palco quanto no estúdio.

Para quem e para quais usos?

Compacta e robusta, a DM16 é adequada para bandas, locais de culto, bares, escolas, estúdios de projeto e prestadores de serviço. Ela se destaca na frente de palco em palcos pequenos a médios, em retorno de palco, em submix de teclado/bateria ou como o coração de uma configuração de gravação simples e confiável.

Funcionalidades chave para palco e estúdio

Os canais mono combinam ganho estendido, insert Jack 6,35 mm TRS e equalizador de 3 bandas com médios varríveis para esculpir precisamente vozes, guitarras ou percussões. Os pares estéreo 13/14 e 15/16 recebem teclados, players e multi-efeitos, com controle de balance para fontes mono.

Dois auxiliares comutáveis pré/pós fader simplificam a criação de mixes de retorno e o envio para processadores externos. Os faders de 60 mm, o PFL por canal, os interruptores de mute e a dupla escala de LEDs garantem um controle preciso, enquanto as saídas principais XLR, a seção de monitor e a saída para fones cobrem todas as necessidades de difusão e audição.

Características técnicas

Canais mono (x12)

• Entrada de microfone: XLR, balanceada (pré-amplificadores Midas), alimentação phantom comutável +48 V
• Entrada de linha: Jack 6,35 mm TRS, balanceada
• Insert do canal: Jack 6,35 mm TRS, não balanceado
• Ganho microfone: +10 dB a +60 dB; ganho linha: -10 dB a +40 dB
• Equalizador de 3 bandas: graves +/-15 dB a 80 Hz (shelving), médios +/-15 dB varríveis de 150 Hz a 3,5 kHz (semi-paramétrico), agudos +/-15 dB a 12 kHz (shelving)
• Controle de panorama, PFL (pre-fader listen), mute, fader 60 mm
• LED de pico do canal
• Desempenho microfone: EIN -131 dBu (fonte 50 ohms, 60 dB de ganho, na saída do insert), -128 dBu (fonte 150 ohms); ruído @ 10 dB de ganho: -97 dBu (não ponderado, 20 Hz-20 kHz)
• Resposta em frequência da saída principal: 20 Hz-20 kHz (-1 dB), 70 kHz (-3 dB)
• Nível máximo de entrada microfone: +11 dBu @ +10 dB de ganho
• CMRR @ +60 dB: tip. -90 dB
• Impedância de entrada microfone: 2 kohms, balanceada
• THD+N a 0 dBu: 0,005 % @ 1 kHz

Canais estéreo (x2)

• Entradas: 2 x Jack 6,35 mm TRS por canal, balanceadas
• Impedância: 20 kohms balanceada / não balanceada
• Ganho: -20 dB a +20 dB
• Nível máximo de entrada: +21 dBu
• Balance L/R, PFL, mute, fader 60 mm

Entradas de linha e inserts

• Entrada de linha mono: Jack 6,35 mm TRS, balanceada; impedância 20 kohms balanceada / não balanceada; nível máximo de entrada +30 dBu
• Inserts dos canais: Jack 6,35 mm TRS, não balanceado; nível máximo de entrada/saída +21 dBu

Equalizador (recapitulação)

• Graves: +/-15 dB @ 80 Hz (shelving)
• Médios (mono): +/-15 dB varríveis de 150 Hz a 3,5 kHz (semi-paramétrico)
• Agudos: +/-15 dB @ 12 kHz (shelving)

Saídas auxiliares e monitoramento

• Aux Sends: 2 x Jack 6,35 mm TRS, balanceados; impedância 240 ohms balanceada / 120 ohms não balanceada; nível máximo de saída +21 dBu
• Comutação pré/pós fader por auxiliar; controle de nível Aux 1 e Aux 2 por canal (0 a +10 dB)
• Saídas Monitor: 2 x Jack 6,35 mm TRS, balanceados; impedância 240 ohms balanceada / 120 ohms não balanceada; nível máximo +21 dBu; fonte: cópia do mix principal, PFL de canal ou entrada de 2 pistas; nível local dedicado

Saídas principais e inserts master

• Saídas Main L/R: 2 x XLR, eletronicamente balanceadas; impedância 100 ohms balanceada / 50 ohms não balanceada; nível máximo +21 dBu
• Inserts da saída principal: 2 x Jack 6,35 mm TRS, não balanceados; nível máximo de entrada/saída +21 dBu
• 2 faders master de 60 mm

Fones, 2 pistas e gravação

• Saída Phones: Jack 6,35 mm TRS, não balanceado; impedância 25 ohms; nível máximo +21 dBu; ajuste de nível "Phones"
• Entrada 2 pistas: 2 x RCA, não balanceadas; impedância 20 kohms; nível máximo de entrada +21 dBu; roteamento para mix principal ou saídas de controle
• Saída de gravação: 2 x RCA, não balanceadas; impedância 1 kohm; nível máximo +21 dBu

Métricas e indicações

• 2 escalas de LEDs para níveis do mix principal ou canais em PFL
• LED de alimentação, LED PFL, LED +48 V

Alimentação

• Fonte interna chaveada: 100-240 V CA, 50/60 Hz, comutável (T 1,6 A H 250 V)
• Consumo: 40 W
• Conexão de energia: tomada IEC padrão

Dimensões e peso

• Dimensões (A x L x P): 95 x 438 x 370 mm (3,7 x 17,2 x 14,6")
• Peso: 5 kg (2,3 lbs)
