Boîte de direct active avec gamme dynamique étendue Klark Teknik DN 100 V2

Le DN100 est devenu le favori des ingénieurs et des musiciens. Avec sa grande réserve de puissance, sa réponse dynamique et sa clarté sonore, le DN100 reproduit fidèlement le caractère des instruments électriques et acoustiques et permet de capturer beaucoup plus de détails des performances musicales. Le DN100 est destiné aux applications professionnelles où l'alimentation fantôme +48 V est une caractéristique standard de toutes les consoles de mixage, et sa conception innovante se traduit par un point d'écrêtage nettement plus élevé que celui de nombreuses autres boîtes de direct actives, offrant une sortie de +10 dBu dans une charge de 2 k?. Cette marge de man?uvre accrue signifie que des signaux d'entrée de niveau beaucoup plus élevé peuvent être accueillis sans avoir besoin d'un pad d'atténuation. Combiné à une topologie de circuit d'entrée à très faible bruit, le DN100 offre une très large gamme dynamique, et ne nécessite qu'un seul pad de -30 dB à utiliser en cas de connexion directe aux sorties d'amplificateurs d'instruments.

Le DN100 est construit pour supporter les rigueurs de la vie sur la route, une épaisse extrusion d'aluminium protège l'électronique, qui est à son tour recouverte d'un manchon en caoutchouc de silicone résistant.

Sortie symétrique isolée par transformateur
Des tests d'écoute exhaustifs utilisant une grande variété de guitares basses actives et passives, de guitares électro-acoustiques et d'instruments de musique électroniques ont été réalisés pour sélectionner les composants du DN100 afin d'obtenir le meilleur son musical. Non seulement le choix du transformateur audio était particulièrement important pour atteindre cet objectif, mais les impédances des composants environnants étaient également très critiques pour obtenir les meilleures performances possibles du transformateur audio. Les caractéristiques de pilotage de ligne de la sortie du transformateur ont été soigneusement optimisées pour fournir les meilleures réponses en fréquence et en phase pour des câbles courts et longs et des impédances de ligne et de terminaison très différentes.

Lors de la conception du DN100, on a pris soin d'éviter la saturation du noyau du transformateur audio et un filtre passe-haut fixe a été inclus dans le trajet du signal pour atténuer les fréquences inférieures à celles qui sont importantes sur le plan musical. La note la plus grave d'une guitare basse à 5 ou 6 cordes est B0 avec une fréquence de 30,87 Hz, et la note la plus grave d'un clavier de piano à 88 touches est A0 avec une fréquence de 27,50 Hz. Le DN100 maintient toujours une réponse en fréquence de ±0,5 dB à ces notes de musique les plus basses.

En plus du transformateur dans le chemin du signal, le DN100 possède également un transformateur pour isoler les rails d'alimentation du circuit d'entrée de l'alimentation fantôme provenant du connecteur XLR de sortie. Utilisée en conjonction avec le commutateur Earth Lift, cette isolation galvanique complète des interfaces d'entrée et de sortie permet d'éviter tout risque de boucle de terre lors d'une alimentation directe à partir d'un équipement de fond de scène.

Entrées à double impédance
Un circuit d'entrée personnalisé de qualité instrumentation a été conçu pour le DN100 en utilisant des techniques de conception analogique avancées pour créer l'impédance d'entrée très élevée requise par les micros passifs de guitare et de basse, tout en maintenant les valeurs réelles des composants à un niveau bas pour minimiser le bruit. Cette approche innovante de la conception du circuit produit un plancher de bruit très bas, qui, combiné au point d'écrêtage élevé, crée une gamme dynamique inégalée dans une boîte de direct alimentée par un fantôme de +48V.

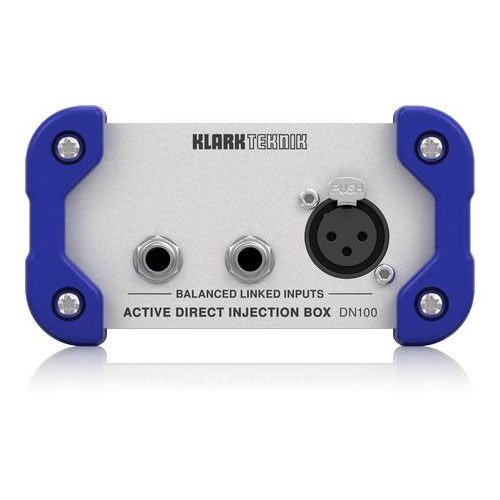

Le DN100 dispose d'une entrée XLR connectée en parallèle et de deux entrées TRS ¼", dont l'une peut également être utilisée comme sortie de liaison pour la connexion à un amplificateur de guitare ou de basse. Lors de la connexion à l'entrée XLR uniquement, l'impédance d'entrée est de 20 k?, idéale pour les équipements de niveau ligne et offrant des performances de bruit encore plus faibles. Cette impédance d'entrée est bien trop faible pour les micros de guitare et de basse et est retirée du circuit lorsqu'une fiche jack est insérée dans une entrée TRS ¼", ce qui donne une impédance d'entrée nominale de 1 M?, idéale pour les micros électriques passifs.

Commutateurs illuminés 30dB Pad et Earth Lift
Le DN100 est doté de commutateurs Pad et Earth Lift éclairés, qui, avec la LED d'indication de l'alimentation fantôme +48V, fournissent un affichage d'état " en un coup d'?il ", même à de grandes distances et sous de grands angles de vue.

L'interrupteur Earth Lift sépare les masses d'entrée et de sortie, ce qui est utile pour éliminer les boucles de terre entre des équipements alimentés par des réseaux électriques différents.

Conçu pour la route
Doté d'une extrusion en aluminium robuste, le DN100 est conçu pour résister aux rigueurs des tournées de concerts. Les coins de protection en caoutchouc isolent également le châssis du DN100 pour améliorer encore son isolation électrique. Des connecteurs XLR Neutrik de qualité supérieure sont utilisés pour garantir des connexions audio fiables, nuit après nuit.

Points forts
- Boîte de direct active avec une conception à haut niveau de bruit et une alimentation fantôme de +48 V pour une gamme dynamique étendue.
- La conception entièrement isolée par transformateur assure la séparation électrique entre la sonorisation et l'équipement de scène.
- Entrée ligne symétrique sur XLR Neutrik* et entrée et sortie de liaison haute impédance sur connecteurs TRS 6,35 mm.
- Commutateurs d'atténuation d'entrée de 20 dB et de mise à la terre
- Boîtier en aluminium extrudé avec coins de protection en caoutchouc
- Conception compacte et robuste

CARACTÉRISTIQUES TECHNIQUES :

Entrées
- Connecteurs : 2 x 1/4" TRS et XLR 3 broches en parallèle.
- Impédance : 1 M? nominal, symétrique ou asymétrique, 20 k? (XLR uniquement)
- Niveau d'entrée maximum : 35 dBu (avec pad activé)
- Atténuateur : 20 dB pad

Sorties
- Connecteur : XLR 3 broches
- Impédance : 50 ?
- Niveau de sortie maximum : 15 dBu avec une charge de 10 k?
- Charge minimale : 600 ?

Système
- Bruit : -103 dBu, 22 Hz à 22 kHz non pondéré, avec entrée terminée par une résistance de 10 k?
- Réponse en fréquence : 20 Hz à 20 kHz, ±1 dB, charge de 10 k?
- Distorsion (THD + N) : Typiquement <0,005% @ 1 kHz, +10 dBu

Alimentation requise
- Tension : +48 V fantôme
- Consommation de courant : <10 mA

Physique
- Dimensions : 118 x 63 x 112 mm (4.7 x 2.5 x 4.4")
- Poids : (4.7 x 2.5 x 4.4") Poids 0
