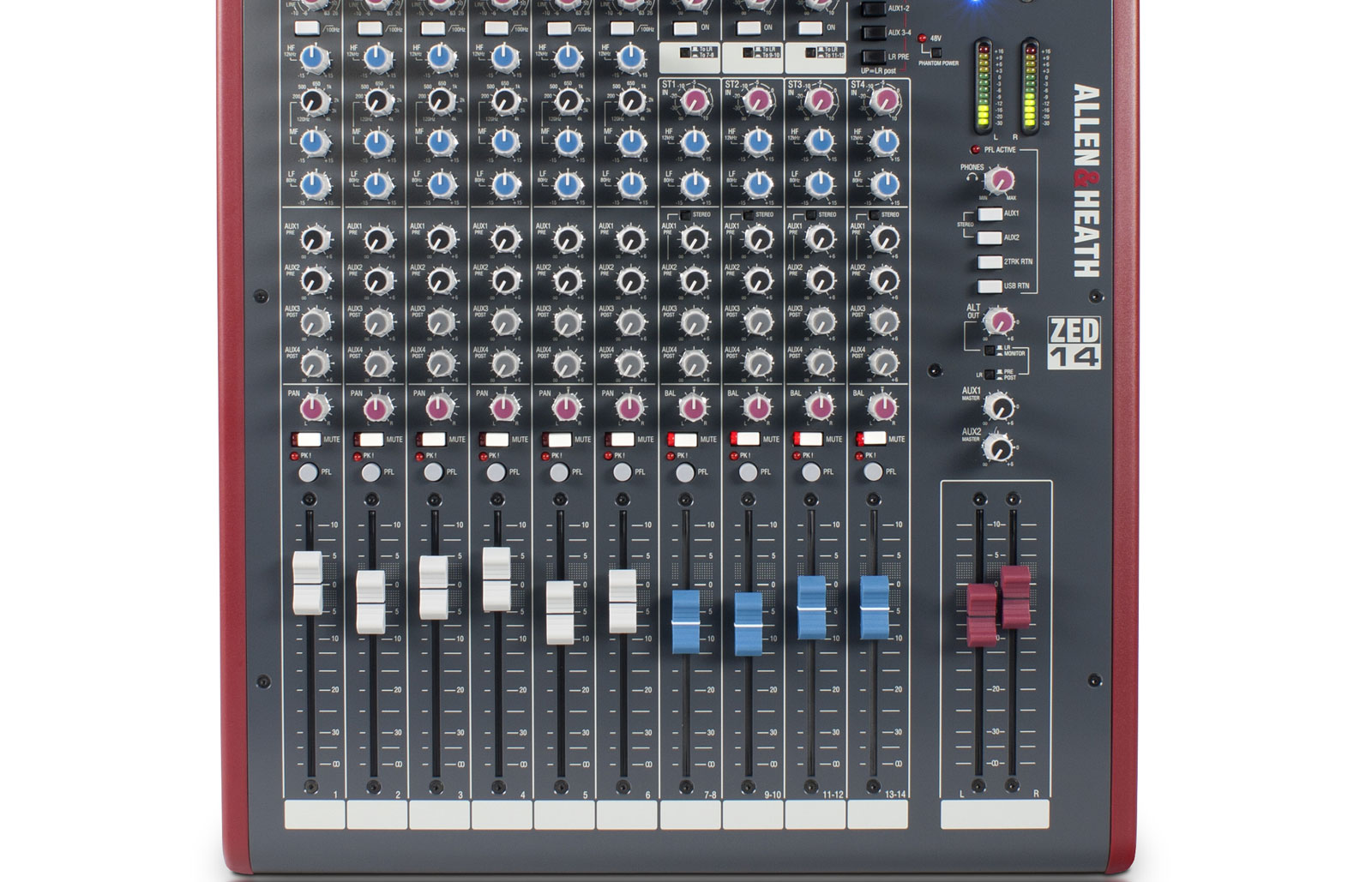

Lo esencial que debes saber sobre la consola de mezcla analógica Allen & Heath ZED-14
- Sonido profesional gracias a los preamplificadores DuoPre de dos etapas que ofrecen un control preciso de ganancia de más de 69 dB.
- Conectividad completa: 6 entradas mic/línea, 4 entradas línea estéreo, inserts, 4 auxiliares e interfaz USB estéreo.
- Ergonomía de mezcla con faders ALPS de 100 mm, EQ musical de 3 bandas y enrutamiento mediante conmutadores.
- Formato compacto y rackeable, ideal para directo, estudio e instalaciones fijas.
La firma Allen & Heath en un formato compacto
Procedente de la serie ZED, la ZED-14 recoge la "firma" sonora de Allen & Heath en un chasis robusto y móvil. Concentra lo esencial del saber hacer de la marca británica en preamplificación, ecualización y fiabilidad, para ofrecer una mesa versátil que se integra tanto en un pequeño escenario como en una cabina de proyecto.
¿Para quién y para qué usos?
Diseñada para pequeños grupos, artistas en solitario, proveedores audiovisuales y estudios personales, la ZED-14 destaca en configuraciones que requieren muchas entradas sin sacrificar la claridad. Su conectividad USB facilita grabaciones sencillas en ordenador, mientras que sus opciones de enrutamiento y monitorización la convierten en una solución segura para ensayos, captación en directo o instalación fija.
Funciones clave y flujo de audio
Preamplificadores y ecualización musical
Los preamplificadores DuoPre entregan una señal limpia y dinámica, perfectamente aprovechable con micrófonos de voz o instrumentos. El ecualizador de 3 bandas con medios semi-paramétricos en las vías mono (2 bandas fijas en las estéreo) permite esculpir rápidamente una mezcla equilibrada, ya sea en FOH o en grabación.
Enrutamiento flexible y auxiliares
La ZED-14 ofrece 4 envíos auxiliares para gestionar monitores, efectos externos o submezclas, con 1 y 2 en pre-fader y 3 y 4 en post-fader. Cada vía mono dispone de un insert para procesar dinámica o color, y el master también integra un insert para una cadena de buses.
USB estéreo integrada
Práctica en el día a día, la USB transporta un ida y vuelta estéreo entre la consola y el ordenador. El envío puede asignarse al bus L/R, Aux 1/2 o Aux 3/4, y el retorno se inyecta hacia L/R o una vía estéreo dedicada, para un flujo simple y eficaz.
Control y visibilidad
Los faders ALPS de 100 mm ofrecen un recorrido preciso y una sensación de control agradable. Mute, PFL/AFL y bargraphs de 12 segmentos aseguran un seguimiento fiable de los niveles, incluso en entornos oscuros.
Características técnicas
Entradas
- 6 entradas mono simétricas micrófono en XLR / línea en Jack 6.35 mm, con insert por canal
- Conmutador phantom 48 V común, ganancia ajustable y filtro pasa-altos
- 4 entradas línea estéreo asimétricas (1 Jack 6.35 mm por canal) con ganancia ajustable
- EQ de 3 bandas con 1 semi-paramétrica en vías mono; EQ de 2 bandas fijas en vías estéreo
- 2 retornos de efectos estéreo, nivel ajustable y asignación a vías estéreo nº1, nº2 o bus L/R
- Entradas adicionales: 2 x RCA, USB
Salidas
- Salida general estéreo en 2 XLR simétricos con inserción
- Sumación mono con salida en Jack 6.35 mm asimétrico
- Salidas adicionales: 2 x RCA (grabación), RCA alternativa, 2 pistas RCA, USB
- Salidas de auriculares en Jack 6.35 mm y 3.5 mm (escucha L/R o PFL/AFL), nivel ajustable
Auxiliares y enrutamiento
- 4 envíos auxiliares: 1 y 2 en pre-fader (conmutables en 2 mono o 1 estéreo en los canales afectados), 3 y 4 en post-fader
- Panorámica/balance por canal, mute y PFL
- Bargraph de 12 segmentos para nivel de salida
USB y grabación
- Puerto USB: envío estéreo hacia PC = L/R o Aux 1/2 o Aux 3/4
- Retorno estéreo hacia L/R o hacia vía estéreo nº3
- Convertidores de 16 bits, 32-48 kHz
Control y ergonomía
- 12 faders ALPS de 100 mm
- Modo PFL/AFL: sí
- Faders motorizados: no; memoria de escena: no; efectos integrados: no; controlador software: no; Bluetooth: no
- Visualización: LED
Alimentación y formato
- Alimentación integrada 100-240 V, 50/60 Hz
- Rackeable: sí (kit ZED14-RK)
Dimensiones y peso
- Dimensiones: 385 x 465 x 45 mm (alto delantero/trasero 45/100 mm)
- Peso: 7,50 kg
Accesorios incluidos
- Software Cakewalk SONAR X1 LE
- Cable US
