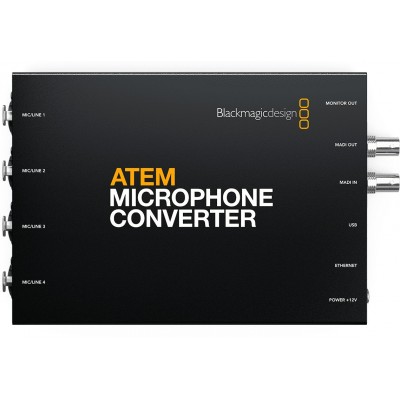

Blackmagic Design Atem Micro Converter

L?essentiel à savoir sur le convertisseur micro/ligne MADI « ATEM Microphone Converter »

• 4 entrées combo XLR/TRS commutables micro/ligne avec alimentation fantôme +48 V pour brancher plusieurs micros ou un mixeur externe.


• Intégration MADI 64 canaux via BNC, avec possibilité de relier plusieurs convertisseurs en chaîne pour étendre les sources.


• Audio hautes performances : 8 convertisseurs analogique-numérique par entrée, préamplis numériques 32 bits, 131 dB(A) de dynamique, THD 0,002 % et bruit de fond -129 dBV.


• Monitoring HDMI dédié affichant jusqu?à 16 canaux avec formes d?onde sur 60 s, vumètres, noms de canaux et états mic/ligne et phantom.

Conçu pour l?écosystème ATEM, pensé pour la production live

Développé pour les mélangeurs « ATEM Television Studio », l?« ATEM Microphone Converter » apporte une entrée audio multicanale fiable au format MADI. Il s?insère naturellement dans un flux de production broadcast ou streaming, avec un câblage simplifié et une synchronisation robuste propre au standard MADI (AES10-2020).

Pour les régies, plateaux et studios qui exigent une captation propre

Que vous mixiez un talk-show, un concert ou un webcast, ce convertisseur permet de centraliser vos micros et lignes analogiques vers votre switcher via un unique câble MADI. Sa qualité de conversion et son monitoring HDMI intégré facilitent l?alignement des niveaux, la détection de clips et l?assurance qualité en temps réel.

Fonctionnalités clés pour une chaîne audio sans compromis

Chaque des quatre entrées analogiques bénéficie de 8 CAN travaillant de concert pour élargir la plage dynamique et préserver les transitoires. Les préamplis numériques 32 bits et la conversion en 24 bits/48 kHz garantissent une restitution précise, avec un très faible bruit et une distorsion minimale.

Le port HDMI de monitoring transforme n?importe quel écran en analyseur audio détaillé : choisissez l?affichage de 4, 8, 12 ou 16 canaux, consultez les formes d?onde sur 60 secondes, les vumètres, les noms de canaux ainsi que l?état mic/ligne et l?activation de l?alimentation fantôme. Le chaînage MADI et le contrôle par USB-C ou Ethernet simplifient l?installation et la supervision à distance.

Caractéristiques techniques

Connexions

• Entrées audio analogiques : 4 x combos XLR 3 broches / jack 1/4 TRS, niveau commutable ligne ou micro (+24 dB), alimentation fantôme +48 V.


• Entrée MADI : 1 x BNC, prise en charge de 64 canaux audio numérique MADI.


• Sortie MADI : 1 x BNC, prise en charge de 64 canaux audio numérique MADI.


• Sortie vidéo HDMI : 1 x sortie moniteur.


• Interface ordinateur : 1 x USB?C avec vis de verrouillage.


• Ethernet : 10/100/1000 BASE?T.

Vidéo et monitoring HDMI

• Normes vidéo HD de la sortie HDMI : 1080p24, 1080p25, 1080p30, 1080p48, 1080p50, 1080p60.


• Monitoring HDMI : affichage du nom de l?« ATEM Microphone Converter » et de 4, 8, 12 ou 16 canaux audio avec historique de forme d?onde de 60 secondes. Affiche aussi le nom de chaque canal, les vumètres, le réglage mic/ligne et l?état de l?alimentation fantôme.

Audio

• Nombre de convertisseurs A/N (CAN) par entrée : 8.


• Préamplificateur numérique : 32 bits.


• Plage dynamique : 131 dB(A).


• Bruit de fond : -129 dBV.


• Taux de distorsion harmonique total à pleine échelle : 0,002 %.


• Profondeur de bit de la sortie : 24 bits.


• Fréquence d?échantillonnage de la sortie : 48 kHz.


• Conformité MADI : AES10-2020.

Logiciel et contrôle

• Contrôle logiciel : mise à jour pour Mac et Windows via USB ou Ethernet.


• Mise à jour interne : via application utilitaire téléchargeable.


• Contrôle des paramètres : par USB et Ethernet via l?utilitaire gratuit.


• Interrupteurs matériels : mini-interrupteurs pour sélection mic/ligne et activation de l?alimentation fantôme +48 V.

Systèmes d?exploitation compatibles

• Mac : Ventura 13.0, Sonoma 14.0 ou version ultérieure.


• Windows : 10 et 11.

Alimentation et consommation

• Alimentation : 1 x alimentation externe 12 V avec connecteur de verrouillage.


• Consommation d?énergie : 12 W max.


• Plage de tension opérationnelle : 12 V à 17,5 V DC.

Spécifications environnementales

• Température d?utilisation : 0 à 40 C (32 à 104 F).


• Température de stockage : -20 à 60 C (-4 à 140 F).


• Humidité relative : 0 % à 90 % sans condensation.

Inclus

• ATEM Microphone Converter.


• Alimentation externe 12 V avec connecteur de verrouillage et adaptateurs internationaux.


• Pack de bienvenue avec QR code pour télécharger le logiciel.
