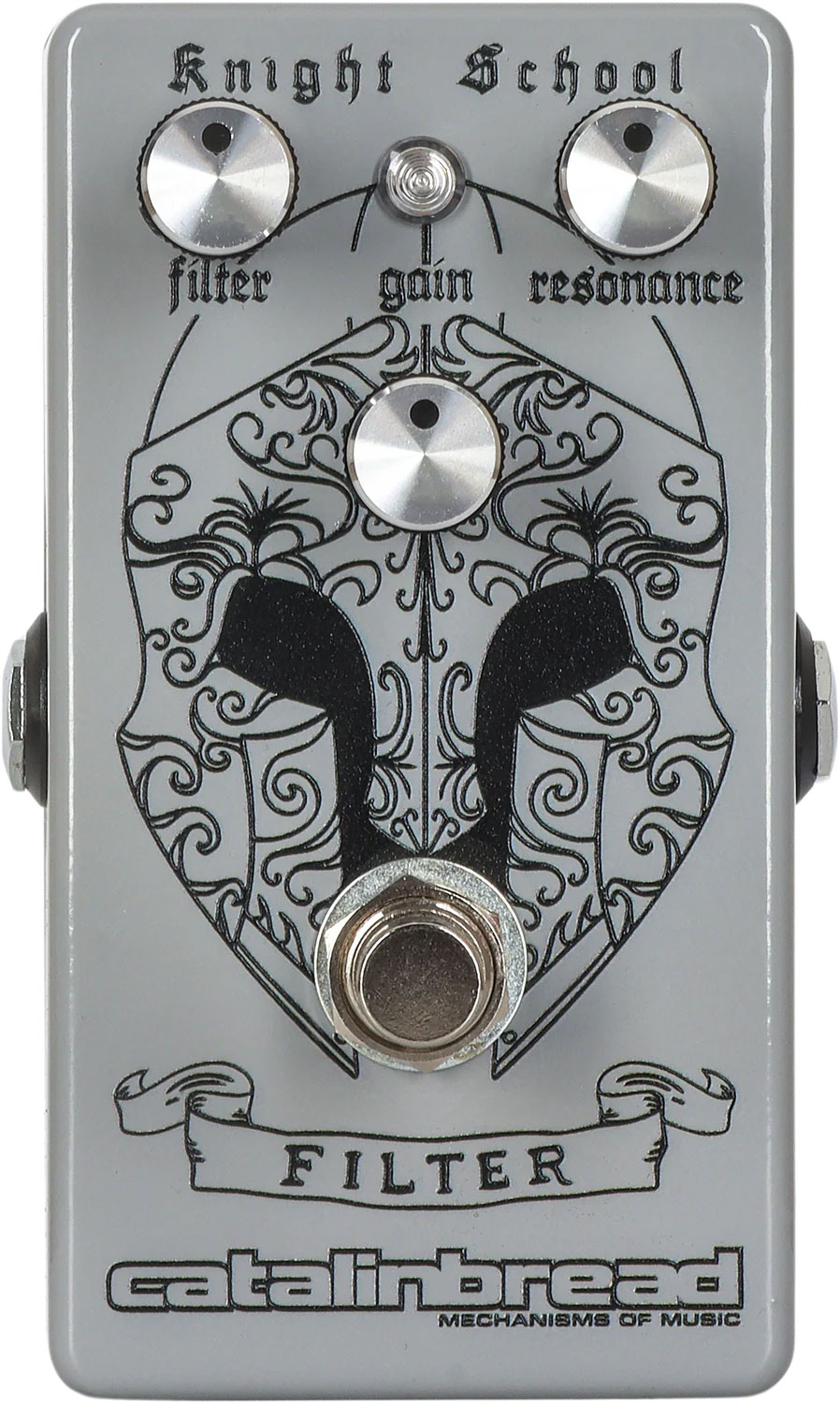

Catalinbread Knight School Filter - DIY Kit

FILTRE KNIGHT SCHOOL - KIT À MONTER SOI-MÊME

Si vous avez déjà entendu un synthétiseur en action, vous avez probablement entendu parler du filtre passe-bas, un outil puissant permettant de sculpter les sons, dont les rouages augmentent de manière exponentielle à mesure que son utilité augmente de manière linéaire. Présent dès les premiers exemples de synthèse analogique, le filtre passe-bas établit une fréquence de coupure, puis rejette toutes les fréquences supérieures à celle-ci avec une intensité déterminée par la construction du filtre. Nous avons éliminé toute approximation en vous permettant de définir votre propre fréquence de coupure grâce à une conception de filtre agressive. Une commande de résonance vous permet de régler le niveau de « synthétisation » en renvoyant le signal de sortie vers l'entrée. Une commande de gain ajoute un peu de grain à l'entrée pour pousser le filtre plus fort. Cette conception de filtre excelle particulièrement lorsqu'elle est placée derrière votre pédale de distorsion ou de modulation préférée : un signal plus chaud est complètement absorbé par le filtre pour des textures encore plus synthétiques. Essayez une pédale fuzz en amont pour obtenir des sons dignes de Zappa ! Notre kit de filtre met ce contrôle de type synthé à vos pieds, vous offrant un contrôle de résonance (également appelé « feedback ») pour une expérience de filtrage plus intense, ainsi qu'un contrôle de gain intégré pour ajouter un peu de grain au signal. Ce kit est absolument génial lorsqu'il est associé à votre pédale de distorsion préférée. Vous allez l'adorer. APERÇU DÉTAILLÉ Il n'y a pas d'aspect de l'électronique audio plus sous-estimé que celui de l'humble filtre. Que vous le sachiez ou non, les filtres sont l'un des éléments fondamentaux des effets de guitare. Du simple filtre passe-bas inclus dans chaque circuit Rat au circuit « ladder filter » de Moog qui a autrefois défini la musique électronique, les filtres sont partout. L'un des aspects les plus intéressants de l'humble filtre est que de nombreux exemples ne sont pas si humbles que cela. En termes de composants, les circuits susmentionnés comptent respectivement trois et environ 50 pièces, et le circuit Moog n'est même pas le plus compliqué du lot. Il existe bien plus de types de filtres que l'on pourrait le croire, avec des degrés d'intensité progressifs. Les filtres audio ont fait leur apparition sur les pédaliers des guitaristes professionnels dans les années 70, lorsque Seamoon a lancé son Funk Machine, un effet contrôlé par enveloppe. Le Mu-Tron III de Mike Beigel a suivi peu après, utilisant un filtre à état variable bipolaire tout droit sorti d'un manuel d'ingénierie, mais avec en plus la particularité d'être également contrôlable par enveloppe. Il s'avère que les filtres à état variable constituent un excellent point de départ pour construire son propre filtre audio. C'est pourquoi nous vous proposons aujourd'hui un filtre passe-bas à état variable simplifié. Parmi les trois principaux types de filtres « passe », le passe-bas est peut-être le plus reconnaissable. Le filtre rejette les fréquences supérieures au point de coupure réglable, ce qui donne un effet lisse, de qualité studio. Bien sûr, le contrôle « Filter » du Rat est également un filtre passe-bas, mais il s'agit d'un dispositif passif extrêmement simple. L'atténuation n'est donc pas aussi forte et, par conséquent, le son n'est pas aussi spectaculaire que celui du modèle à état variable. Notre kit Filter met ce contrôle de type synthétiseur à vos pieds, vous offrant un contrôle de résonance (également appelé « feedback ») pour une expérience de filtrage plus intense, ainsi qu'un contrôle de gain intégré pour ajouter un peu de grain au signal. Ce kit est absolument génial lorsqu'il est associé à votre pédale de distorsion préférée. Vous allez l'adorer.

Caractéristiques :

• Filtre : sélectionne la fréquence de coupure du filtre passe-bas. À une extrémité, la fréquence de coupure est d'environ 9 kHz, et à l'autre extrémité, elle descend jusqu'à 280 Hz.
• Gain : il s'agit en fait d'un potentiomètre en série avec l'entrée, qui fonctionne de la même manière que le contrôle de volume de votre guitare. Si vous prévoyez d'utiliser le filtre en premier dans votre chaîne, vous pouvez laisser ce bouton à fond et utiliser le volume de votre guitare à la place. L'intégration de cette pédale dans un pédalier nécessitera un réglage un peu plus fin.
• Résonance : cela introduit un retour dans le circuit pour le rendre plus « synthétique », pour simplifier. Lorsqu'il est complètement baissé, vous obtenez un filtrage modéré mais toujours présent. À mesure que vous augmentez le bouton, le filtrage devient de plus en plus intense, avec un son très « riche » à son maximum. Si vous avez déjà eu affaire à des filtres de synthétiseur plus complexes, vous vous demandez peut-être si le fait de tourner ce bouton à fond provoquera une oscillation du filtre. Ce ne sera pas le cas. Alimentation électrique Le Knight School Filter accepte uniquement une alimentation électrique à courant continu à polarité négative au centre capable de fournir 9 volts. Informations sur le kit DIY Le circuit imprimé comporte des étiquettes indiquant l'emplacement de chaque composant. L'image ci-dessous vous aidera à identifier les différents composants. Vous trouverez également ci-dessous une vidéo qui vous montre comment procéder.
