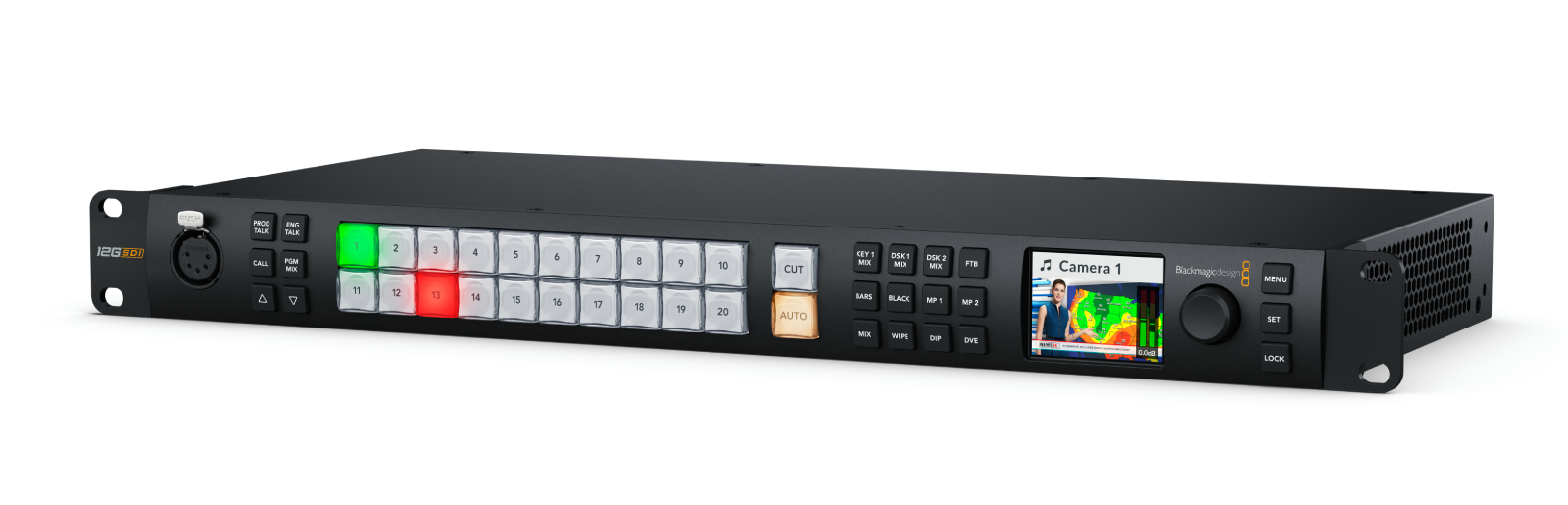

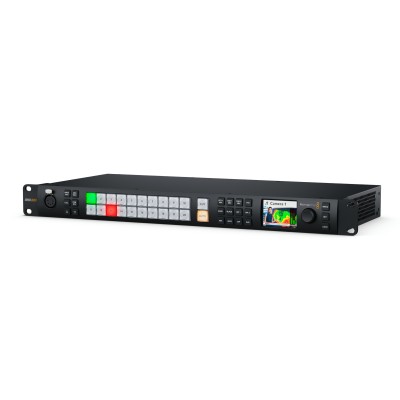

Lo esencial sobre el mezclador de video Blackmagic ATEM 2 M/E Constellation 4K
- 20 entradas 12G?SDI con conversión de normas y frecuencia en todas las entradas para un flujo de trabajo Ultra HD flexible.
- 12 salidas 12G?SDI enrutables, 2 multi view UHD, salida webcam USB?C para una difusión inmediata.
- Potente composición con 8 incrustadores chroma, 2 DVE y SuperSource para un total de 6 DVE.
- Audio profesional Fairlight de 48 canales con ecualizador y dinámica integrados para una mezcla broadcast.
Un 2 M/E de referencia en la gama Constellation
Diseñado para las regías modernas, el ATEM 2 M/E Constellation 4K reúne la conectividad 12G?SDI y una potencia de composición avanzada en 1U. Se sitúa en el corazón de la gama ATEM para controlar producciones Ultra HD de alto flujo con una latencia ultra baja.
¿Para qué platós y producciones?
Perfecto para platós de TV, e?sport, eventos corporativos y captación multicámara en sala, es adecuado para cualquier regía que busque un mezclador 12G?SDI robusto, listo para 2160p60 y compatible con amplios parques de cámaras.
Funciones clave para la producción en vivo
12G?SDI y conversiones en todas las entradas
Cada entrada dispone de conversión de formato y frecuencia, para combinar fuentes heterogéneas en HD y Ultra HD sin cajas externas. Las 12 salidas SDI enrutables se adaptan a las necesidades del plató.
Composición y chroma key avanzados
Con 8 chroma keyers, 2 DVE, 2 Stinger y SuperSource, construya platós virtuales, picture?in?picture y muros de imágenes complejos en un instante.
Monitorización y audio integrados
Dos multi view configurables aseguran un control preciso del programa, la previsualización y las fuentes. El mezclador Fairlight de 48 canales con EQ de 6 bandas y dinámica garantiza un sonido controlado.
Integración fluida en regía
Salida webcam USB?C para software de streaming, tally, red de órdenes, generador de timecode interno y control vía software ATEM o panel hardware completan una solución orientada a la eficiencia.
Características técnicas
- Número total de entradas de video: 20
- Número total de salidas de video: 12
- Velocidades SDI: 1.5G, 3G, 6G, 12G
- Entradas de audio: 2 x jack balanceado 1/4 pulgada; 1 x red de órdenes XLR 5 pines
- Salidas de audio: 1 x red de órdenes XLR 5 pines
- Entradas de audio SDI: 8 canales de audio integrado en todas las entradas SDI
- Salidas de audio SDI: 16 canales de audio integrado en todas las salidas SDI
- Conexiones de timecode: Ninguna
- Entrada de referencia: Tri?Sync o Black Burst
- Sincronización de entradas de video: En las 20 entradas
- Convertidores de frecuencia de imagen y formato: En las 20 entradas
- Salidas AUX SDI: Cualquiera de las 12 salidas SDI
- Salidas de previsualización SDI: Cualquiera de las 12 salidas SDI
- Salidas de previsualización SDI: Cualquiera de las 12 salidas SDI
- Salida programa SDI con down?convert: 1
- Salida webcam: 1 x USB?C soportando 720p o 1080p a la frecuencia de imagen PGM
- Número de multi views: 2 x 12G?SDI
- Conexión panel de control: Ethernet (conexión directa o vía red)
- Generador de timecode interno: Sí
- Red de órdenes: RJ45 para sistemas de terceros
- Salida tally: Vía GPI y Tally Interface de Blackmagic Design en Ethernet (se vende por separado)
- Ethernet: 10/100/1000 BASE?T
- Interfaz ordenador: 1 x USB?C (USB 2.0)
- Normas video SD: Ninguna
- Normas video HD: 720p50, 720p59.94, 720p60; 1080i50, 1080i59.94, 1080i60; 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
- Normas video Ultra HD: 2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
- Conformidad con normas SDI: SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M nivel A y B, SMPTE 2081?1, SMPTE 2081?10, SMPTE 2082?1, SMPTE 2082?10
- Muesteo de video: 4:2:2
- Precisión de color: 10 bits
- Espacio de color: REC 709, REC 2020
- Conmutación automática SDI: Detección automática 1.5G?SDI, 3G?SDI nivel A/B, 6G?SDI, 12G?SDI
- Incrustadores upstream: 8
- Incrustadores downstream: 2
- Incrustadores chroma avanzados: 8
- SuperSource: 1
- DVEs: 2
- Incrustadores lineales/en luminancia: 11
- Incrustadores de transición: 2 Stinger, 2 DVE
- Número total de capas: 15
- Generadores de patrones: 11
- Generadores de colores: 2
- Panel de control: Conmutación de emergencia en panel frontal, software o panel hardware opcional
- Ventanas enrutables: 32
- Etiquetas de fuentes en ventanas: Sí
- Tally: Rojo para programa, verde para previsualización
- Soporte red de órdenes: Sí
- Soporte mix minus: Sí
- Monitorización Multi View: 2 x multi view configurables en 16, 13, 10, 7 o 4 vistas; monitorización del programa, previsualización, entradas, reproductores multimedia, máscaras de incrustación y clean feed con etiquetas e indicadores de audio opcionales
- Norma video del multi view: HD o Ultra HD
- Reproductores multimedia: 2 (canales fill y key para cada reproductor)
- Capacidad biblioteca de imágenes fijas: 40
- Capacidad biblioteca de clips: 2 x hasta 2160p60
- Duración máxima clip en HD 720: 3200 cuadros
- Duración máxima clip en HD 1080: 1600 cuadros
- Duración clip en UHD 2160: 400 cuadros
- Formatos de imágenes fijas: PNG, TGA, BMP, GIF, JPEG, TIFF
- Formato de archivos de video: Secuencia TGA
- Formatos de audio: WAV, MP3, AIFF
- Panel frontal: Pantalla LCD integrada de 2,2 pulgadas para video, 22 botones LED configuración/conmutación de emergencia, 8 botones de fuente, 4 botones de transición, 6 selecciones de red de órdenes y botones de mezcla, rueda de menús y botón de configuración, botón de bloqueo
- Retardo de procesamiento: Menor a 10 líneas
- Mezclador de audio: 48 canales; modos On/Off/Audio?Follow?Video; medición de niveles y picos; ganancia principal; ecualizador paramétrico de 6 bandas; dinámica expansor, gate, compresor, limitador
- Down?conversion: 1 x salida HD down?convertible seleccionable
- Panel de control incluido: ATEM Software Control (Mac 13.0 Ventura, Mac 14.0 Sonoma o superior; Windows 10 o 11)
- Actualizaciones de software: Vía USB o Ethernet (utilidad ATEM Setup incluida)
- Configuración: Vía ATEM Software Control Panel; dirección IP del chasis vía ATEM Setup Utility en USB
- Sistemas operativos: Mac 14.0 Sonoma, Mac 15.0 Sequoia o superior; Windows 10 y 11
- Alimentación: 1 x 100?240 AC interna
- Consumo de energía: 140 W
- Instalación física: 1 unidad de rack
- Temperatura de uso: 0 a 40 °C (32 a 104 °F)
- Temperatura de almacenamiento: -20 a 60 °C (-4 a 140 °F)
- Humedad relativa: 0 % a 90 % sin condensación
- Incluye: ATEM 2 M/E Constellation 4K; paquete de bienvenida con código QR para descarga del software
