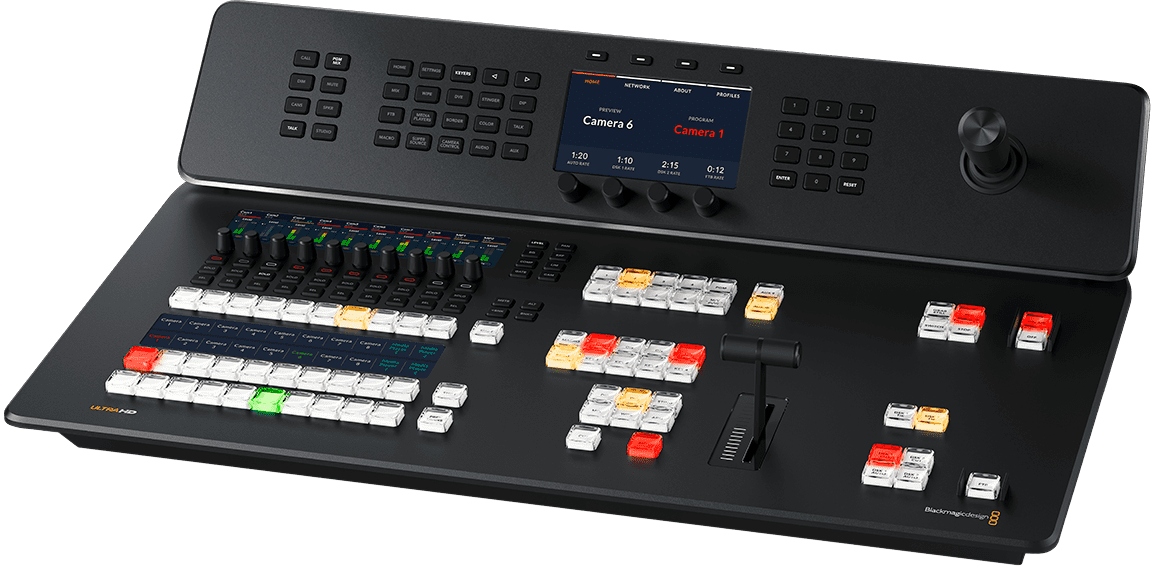

Lo esencial que debe saber sobre el mezclador de video broadcast ATEM Television Studio 4K8
- Plataforma todo en uno 12G?SDI con 8 entradas sincronizadas y convertidas, 10 salidas AUX, 1 PGM y Multi View SDI/HDMI.
- Streaming y grabación integrados: motor RTMP, doble salida webcam USB?C, grabación H.264 en HD y HEVC H.265 en Ultra HD en M.2 o USB?C.
- Creación broadcast avanzada: 4 chroma keyers ATEM, 2 DVE, SuperSource, 2 reproductores multimedia y 16 ventanas enrutables.
- Audio profesional: MADI 32/64 canales, mezclador de 58 canales con EQ de 6 bandas y dinámicas, además de control de cámara y tally.
La potencia Ultra HD de la gama ATEM, en un chasis de escritorio
Diseñado en la línea de las consolas ATEM, el ATEM Television Studio 4K8 reúne panel de control broadcast y electrónica 12G?SDI. Ofrece producción en directo 2160p60, un conmutador Ethernet 10G de 4 puertos, grabación interna/USB?C y un flujo de trabajo de audio MADI generoso. En comparación con los modelos HD, amplía el soporte Ultra HD y el códec HEVC H.265 para masters 4K eficientes.
Ideal para consolas móviles, platós corporativos y captaciones de eventos
Pensado para equipos que deben desplegar rápido y producir con calidad broadcast, el 4K8 cubre multi-cámara, streaming simultáneo y grabación de masters. Sus 10 salidas AUX controlan muros LED, retornos de plató y grabadoras, mientras que la doble salida webcam USB?C simplifica los flujos híbridos y videoconferencias.
Funciones clave para la producción en vivo 4K
Conectividad 12G?SDI y enrutamiento versátil
Ocho entradas 12G?SDI auto-detectadas con sincronización, conversión de formato y de frecuencia, más 10 salidas AUX 12G?SDI y una salida programa. Una salida HDMI 2.0 y una salida 12G?SDI dedicadas al Multi View completan la visualización de control.
Streaming, grabación y masters confiables
Transmita en directo vía Ethernet o compartición USB?C en RTMP y capture en .mp4 H.264 (HD) o HEVC H.265 (Ultra HD) en M.2 interno opcional o en discos USB?C. Dos puertos USB?C también ofrecen salida webcam para plataformas de conferencia.
Diseños gráficos, incrustación y disposiciones
Cuatro incrustadores chroma avanzados, 2 DVE, un Stinger, SuperSource y dos reproductores multimedia con fill/key permiten gráficos, keyers limpios y composiciones multisource, todo monitorizado en Multi View configurable.
Audio MADI y mezcla integrada
Con entradas/salidas MADI 32/64 canales y un mezclador de 58 canales dotado de EQ de 6 bandas, compresor, gate, limitador y A-F-V, mantiene un control preciso de las fuentes SDI, analógicas y del intercomunicador.
Red y control
El conmutador Ethernet 10G integrado (4 puertos) facilita el control por software, la sincronización en la nube y el trabajo en equipo. Soporte RS?422, mix-minus, tally vía interfaz GPI/Tally opcional y control de cámara Blackmagic Design completan el ecosistema.
Características técnicas
Conexiones de video
- Entradas de video SDI: 8
- Salidas de video SDI: 12 (incluyendo 10 salidas AUX SDI, 1 salida programa SDI)
- Velocidades SDI: 1.5G, 3G, 6G, 12G
- Salidas de video HDMI: 1
- Número de Multi View: 1 x 12G?SDI, 1 x HDMI 2.0
- Conmutación automática SDI: detección 1.5G?SDI, 3G?SDI nivel A/B, 6G?SDI, 12G?SDI
Conexiones de audio
- Entradas de audio totales: 2 x XLR analógico balanceado, 1 x BNC MADI 32 canales, 2 x RCA estéreo, 1 x red de órdenes XLR 5 pines
- Salidas de audio totales: 4 x jack 1/4 pulgada analógico, 1 x BNC MADI 64 canales (hasta 50 activos), 1 x red de órdenes XLR 5 pines
- Entradas de audio SDI: 4 canales integrados en todas las entradas SDI
- Salidas de audio SDI: 16 canales asignables
Referencia, timecode y sincronización
- Conexiones de timecode: 1 x entrada BNC, 1 x salida BNC
- Generador interno de timecode: sí
- Entrada de referencia: 1 x entrada BNC, 1 x salida BNC, Tri?Sync o Black Burst
- Sincronización de entradas de video: en las 8 entradas
- Convertidores de formato y frecuencia: en las 8 entradas
USB, webcam e interfaz de ordenador
- Salida webcam: 2 x USB?C, 720p o 1080p PGM
- Interfaz de ordenador: 2 x USB?C USB 3.0 para grabación externa, salida webcam, control por software, actualizaciones y conexión al mezclador
Red, control y tally
- Ethernet: 4 x RJ45 con conmutador de red, 10/100/1000/10G BASE?T
- Control remoto: RJ12 con RS?422
- Conexión panel de control: Ethernet (directo o vía red)
- Red de órdenes: RJ45 para sistemas de terceros
- Salida tally: vía interfaz GPI y Tally (opcional) sobre Ethernet
Normas y procesamiento de video
- Normas SD: ninguna
- Entradas de video HD: 720p50/59.94/60, 1080i50/59.94/60, 1080p23.98/24/25/29.97/30/50/59.94/60
- Entradas de video Ultra HD: 2160p23.98/24/25/29.97/30/50/59.94/60
- Conformidad SDI: SMPTE 292M, 296M, 424M, 425M nivel A y B, 2081?1, 2081?10, 2082?1, 2082?10
- Muestreo de video: 4:2:2
- Precisión de color: 10 bits
- Espacio de color: Rec 709
- Retardo de procesamiento: menos de 10 líneas si genlock y en el mismo formato
- Down-conversion: 1 x Multi View
Mezclador y panel integrados
- Número de filas Mix Effects: 1
- Puntos de cruce directos: 10 (20 con Shift)
- Tipo de botones: indicadores LED tricolores, etiquetas 6 filas, 24 caracteres en LCD
- Previsualización de transiciones: 1
- Bus de selección de fuentes: 1
- Botones macro dedicados: 10 más 10 con Shift
- Botones tipos de transición: 5, duración ajustable vía menú LCD
- Botones de incrustación: 8, selectores DSK: 6
- Palanca de transición: 1, joystick 3 ejes: 1
- Botones de grabación: 2, botones Stream: 2, Fade To Black: 1
- Pantallas LCD sistema: 1, teclado numérico: 1
- Ventanas enrutables: 16, etiquetas de fuentes en ventanas: sí
- Tally: rojo programa, verde previsualización
- Soporte para red de órdenes: sí, mix-minus: sí
- Incrustadores upstream: 4, downstream: 2, chroma avanzados: 4
- SuperSource: 1, DVEs: 2
- Incrustadores lineales/luminancia: 7, stinger/DVE: 1 stinger, 1 DVE
- Número total de capas: 8
- Generadores de patrones: 7, generadores de colores: 2
Streaming y grabación
- Streaming directo: vía Ethernet o USB?C (compartición de Internet) en RTMP
- Grabación: en M.2 interno opcional o soporte externo vía USB?C
- Video grabado HD: .mp4 H.264 con parámetro de calidad de streaming, estándar video HD ATEM, audio AAC
- Video grabado Ultra HD: HEVC H.265 con parámetro de calidad de streaming, estándar Ultra HD ATEM, audio AAC
- Formatos soportados: ExFAT, APFS o HFS+
Monitorización Multi View
- Multi View: vía SDI y HDMI configurables en 16, 13, 10, 7 o 4 vistas
- Fuentes monitorizables: programa, previsualización, entradas, reproductores multimedia, DSK, SuperSource, clean feed con etiquetas e indicadores de audio opcionales
- Norma de video del Multi View: HD o Ultra HD
- Resolución mínima de pantalla: 1366 x 768
Biblioteca y reproductores multimedia
- Reproductores multimedia: 2, canales fill y key para cada reproductor
- Biblioteca de imágenes fijas: 20 (PNG, TGA, BMP, GIF, JPEG, TIFF)
- Biblioteca de clips: 2 x hasta 2160p60
- Duraciones máximas de clips: 720p = 720 cuadros, 1080p = 360 cuadros, UHD 2160 = 90 cuadros
- Formatos de video multimedia: secuencia TGA
- Formatos de audio multimedia: WAV, MP3, AIFF
Audio y mezcla
- Mezclador de audio: 58 canales, modos On/Off/Audio-Follow-Video
- Métricas: medición de niveles y picos, ganancia principal
- Procesamientos: EQ paramétrico de 6 bandas, expansor, gate, compresor, limitador
Control de cámara
- Con la mayoría de cámaras Blackmagic Design: control de foco, iris, zoom (objetivos compatibles), ganancia, balance de blancos, tinte, obturador, filtro ND, corrector de color, tally y start/stop de grabación
Software y actualizaciones
- Panel ATEM Software Control incluido para Mac 12.0 Monterey, Mac 13.0 Ventura o versión más reciente, y Windows 10/11
- Actualizaciones: vía USB o Ethernet (utilidad ATEM Setup)
- Sistemas operativos: Mac 14.0 Sonoma, Mac 15.0 Sequoia o versión posterior; Windows 10 y 11
Alimentación e instalación
- Alimentación: 1 x AC 100?240 interno 50/60 Hz (enchufe IEC C14) y 1 x entrada DC XLR 12 V 4 pines para alimentación externa o batería
- Consumo: 120 W
- Instalación física: montaje sobre o en un escritorio
Especificaciones ambientales
- Temperatura de uso: 0 a 40 grados C (32 a 104 grados F)
- Temperatura de almacenamiento: -20 a 60 grados C (-4 a 140 grados F)
- Humedad relativa: 0 a 90 por ciento sin condensación
Incluye
- ATEM Television Studio 4K8
- Paquete de bienvenida con código QR para descarga del software
