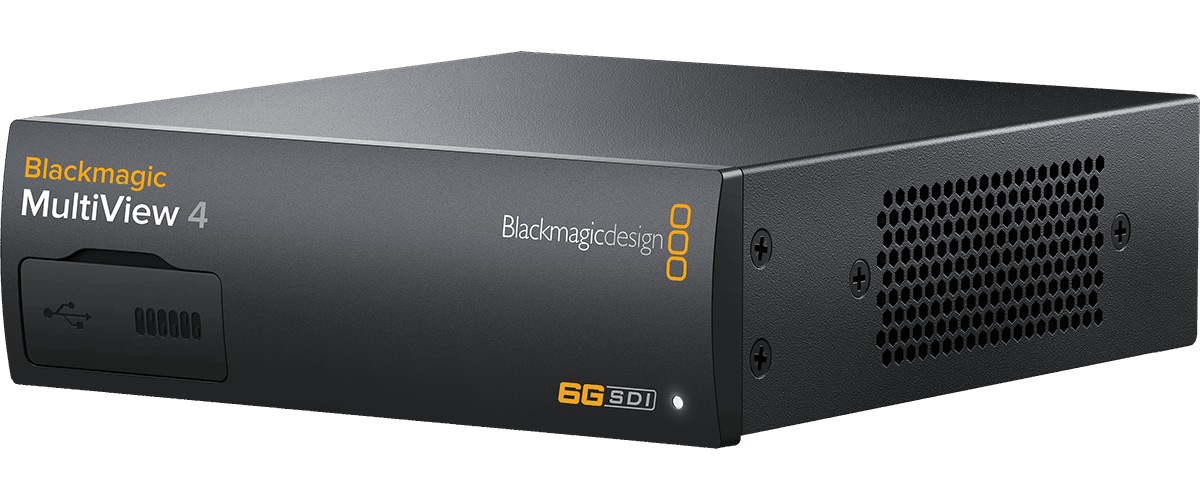

Blackmagic Design Multiview 4

L'essentiel à savoir sur le routeur multivues Blackmagic Design MultiView 4

• 4 entrées 6G-SDI indépendantes avec resynchronisation complète, pour mixer librement des sources SD, HD et Ultra HD jusqu'à 2160p30 sur un seul écran.
• Affichage multiview 2x2 clair et immédiat, idéal pour le monitoring multicam en régie, en studio ou en prestation live.
• Superpositions pro à l'écran : vumètres audio, libellés personnalisés et monitoring plus lisible au quotidien.
• Contrôle flexible via Ethernet (RJ-45) ou USB, avec possibilité d'ajouter un Teranex Mini Smart Panel (option) pour un pilotage en façade.

Un multiview Ultra HD natif dans l'écosystème Blackmagic Design

Le Blackmagic Design MultiView 4 s'inscrit dans la famille des solutions de monitoring multiview de la marque, pensées pour remplacer des murs de moniteurs par un seul afficheur. Sa philosophie est simple : centraliser le contrôle image (et une partie du contrôle audio) de plusieurs équipements SDI sur une sortie unique, tout en conservant une lecture fiable et constante en environnement de production.

Avec ses entrées 6G-SDI, le MultiView 4 vise particulièrement les workflows actuels où l'Ultra HD cohabite encore avec des sources HD ou SD. Résultat : vous gardez une vision d'ensemble propre, sans imposer un format unique à toute la chaîne, et sans multiplier les convertisseurs externes.

Pour qui et pour quels usages : régie, multicam, live, espaces réduits

Le MultiView 4 s'adresse aux utilisateurs qui doivent surveiller plusieurs sources vidéo SDI en parallèle : caméras, enregistreurs, mélangeurs, grilles de commutation ou sorties de conversion. En production live, il devient un outil central pour valider cadrage, exposition, continuité et synchronisation, en gardant sous les yeux les signaux essentiels.

Il est aussi très pertinent en studio compact ou en régie mobile : au lieu d'empiler plusieurs écrans et de tirer de nombreux câbles, vous regroupez tout sur un seul moniteur HD ou Ultra HD. Cette approche améliore l'ergonomie, réduit l'encombrement et accélère la prise de décision, notamment en configuration multicam.

Fonctionnalités clés : compatibilité de formats, synchronisation et contrôle à distance

4 fenêtres réellement indépendantes, même avec des formats différents

Chaque entrée du MultiView 4 intègre un synchroniseur d'image (resynchronisation complète), ce qui permet d'afficher simultanément des sources de résolutions et de cadences différentes. Vous pouvez donc combiner des signaux SD, HD et Ultra HD dans la même grille 2x2, sans exiger que tout soit " genlocké " de manière stricte pour obtenir une image exploitable sur le multiview.

Monitoring plus lisible : vumètres, labels et choix du canal audio

En situation de tournage ou de direct, l'info doit être immédiate. Le MultiView 4 propose des superpositions à l'écran adaptées à la régie : vumètres pour contrôler les niveaux, libellés personnalisés pour identifier clairement chaque source, et réglages pour sélectionner le canal audio à acheminer. Le tout améliore la fiabilité opérationnelle, surtout lorsque plusieurs opérateurs se relaient.

Connectique et intégration : SDI en boucle, HDMI multiview et options de contrôle

Côté intégration, les sorties SDI en boucle facilitent le câblage en chaînage dans un rack ou une baie, tandis que la sortie multiview est disponible en SDI et en HDMI pour s'adapter aux moniteurs courants. Le contrôle peut se faire via Ethernet (pratique en salle des machines) ou USB. Pour une utilisation encore plus " broadcast ", l'ajout d'un Teranex Mini Smart Panel (option) permet un pilotage direct en façade, et le montage rack peut être optimisé via une étagère dédiée (option).

Caractéristiques techniques

Type et usage

• Routeur multi-vues
• Convient pour le contrôle de l'image de quatre sources vidéo SDI totalement distinctes sur un seul écran
• Affichage des sources dans une grille standard 2x2

Formats et traitement vidéo

• Quatre entrées 6G-SDI avec resynchronisation complète permettent de contrôler les formats vidéo SD, HD et Ultra-HD et les fréquences d'images dans n'importe quelle combinaison et de manière totalement simultanée
• Prend en charge tous les formats SD, HD et Ultra HD jusqu'à 2160p30
• Reclocking

Superpositions et monitoring

• Dans chaque vue, vous pouvez afficher diverses superpositions comme le niveau sonore, les étiquettes définies par l'utilisateur et autres
• Logiciel de contrôle à distance via Ethernet : affichage des vumètres, choix du canal audio à acheminer, création de libellés personnalisés

Entrées et sorties vidéo

• Entrée vidéo SDI : 4x SD-SDI, HD-SDI et 6G-SDI 10-bit
• Sorties vidéo SDI en boucle : 4x SD-SDI, HD-SDI et 6G-SDI 10-bit
• Sortie vidéo SDI pour affichage multiple : 1x HD-SDI 10-bit
• Sorties vidéo HDMI pour affichage multiple : 1x HDMI type A prend en charge les données EDID du moniteur

Contrôle et options

• Contrôle : via Ethernet (RJ-45), USB 2.0 ou Teranex Mini Smart Panel (Art. 485905, non inclus)
• Possibilité de montage sur rack via Teranex Mini Rack Shelf (option)

Alimentation et consommation

• Tension d'entrée 90 - 240 V CA ou Power Over Ethernet (48 V CC via PoE)
• Consommation électrique : environ 16 Watt

Dimensions et poids

• Dimensions (L x H x P) : 14 x 4,42 x 17 cm
• Poids : environ 580 g

Remarque

• Câble d'alimentation IEC non inclus
