Het essentiële om te weten over de digitale audio-interface MOTU 112D
- Ultieme digitale hub: tot 112 gelijktijdige ingangen en 112 uitgangen om MADI, AES/EBU en ADAT te centraliseren in één rack.
- Veelzijdige computerconnectiviteit: Thunderbolt, Ethernet AVB of high-speed USB 2.0 (compatibel met USB 3.0 en iOS) voor integratie in diverse studio- en live-workflows.
- Routing, formaatconversie en autonome mixing: kanaalverdeling, conversie en digitale patching worden beheerd zonder continue afhankelijkheid van de computer.
- Netwerk- en draadloze bediening: aansturing via webapplicatie, gedetailleerde vumeters en preset-herinneringen voor snelle wisselingen.
Een sleutelcomponent in het MOTU AVB-ecosysteem: de "brug" tussen MADI, AES/EBU en ADAT

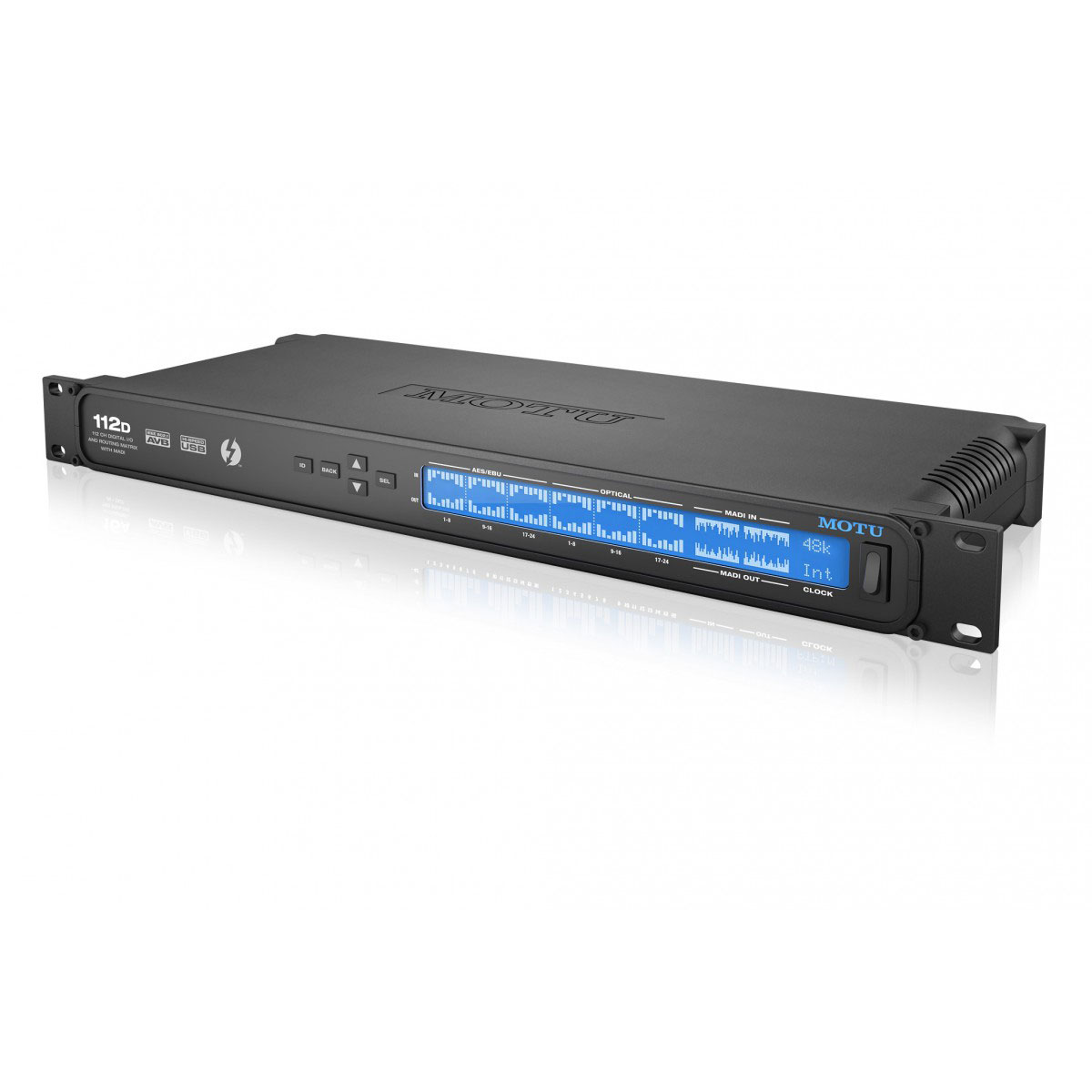

De MOTU 112D is ontworpen als een referentie digitale audio-interface voor studio's en regieruimtes die dagelijks met meerdere digitale standaarden werken. In plaats van meerdere converters en externe patchunits te gebruiken, verzamelt deze in één chassis een hoge dichtheid aan I/O's en een routingmotor die MADI, AES/EBU en ADAT met elkaar laat communiceren, terwijl het ook directe verbindingen met de computer via Thunderbolt of USB biedt en netwerkintegratie via AVB Ethernet. In een multi-room, broadcast- of live-configuratie wordt het een duidelijk en professioneel knooppunt om de signalen te organiseren, synchronisatie te beveiligen en bekabeling te stroomlijnen.
Voor wie en voor welke toepassingen: studio, broadcast, live, post-productie en audionetwerken
Deze interface is bedoeld voor omgevingen die veel gelijktijdige digitale kanalen nodig hebben, met een eenvoudige en betrouwbare bediening: studio's uitgerust met externe voorversterkers en converters in AES/EBU, uitbreidingssystemen via ADAT, consoles en stageboxes in MADI, of installaties waar audio via een AVB-netwerk loopt. De 112D is ook geschikt voor mobiele configuraties die snelle digitale patching moeten garanderen, met geheugen voor instellingen en afstandsbediening. In de praktijk kan het dienen als een "centrale router" tussen meerdere digitale bronnen, als formatconverter of als hoofdinterface voor multi-kanaals opname en weergave op de computer.
Routing, mixing en controle: een interface ontworpen voor de workflow, niet alleen voor opname
112 gelijktijdige digitale kanalen en echte flexibiliteit in distributie
De 112D biedt 24 AES/EBU ingangen en uitgangen, 24 ADAT optische ingangen en uitgangen en 64 MADI ingangen en uitgangen. Alle kanalen kunnen gelijktijdig geactiveerd worden, wat het mogelijk maakt zware sessies, live splits, monitormixen of complexe routings zonder compromissen te beheren. Het doel is duidelijk: het uitwisselen tussen formaten vereenvoudigen en kanaaldistributie direct en overzichtelijk maken.
Autonome mixing, lage latency en analoge-achtige processing
Naast de I/O bevat de 112D 48 digitale mixkanalen. Het is ontworpen om te werken met ultra-lage latency in in- en uitgang en biedt ook een latency van ingang naar analoge uitgangen bij 48 kHz (afhankelijk van de configuratie). Voor hoofdtelefoonmonitoring, comfortmixes of submixes voor uitzending voorkomt autonome mixing afhankelijkheid van de computerbuffer. De weergave van analoge EQ en compressie maakt het mogelijk mixes muzikaal en effectief vorm te geven, wat bijzonder nuttig is bij opname, streaming of in regie.
AVB Ethernet, systeemuitbreiding en bediening via browser
De 112D kan geïntegreerd worden in een AVB audio netwerk en via internet bediend worden, ook draadloos. De volledige en nauwkeurige vumeters, het LCD-scherm aan de voorkant en snelle presets maken dagelijks gebruik eenvoudig. Voor uitbreidbare systemen maakt een AVB-switch (apart verkrijgbaar) het mogelijk tot 5 MOTU interfaces te verbinden om het aantal ingangen/uitgangen te vergroten en audio over meerdere werkplekken te verdelen.
Technische specificaties
Samplingfrequenties
- 44,1 kHz
- 48 kHz
- 88,2 kHz
- 96 kHz
- 176,4 kHz
- 192 kHz
Digitale ingangen en uitgangen
- ADAT optisch: 3 banken van 8 kanalen per sample
- SMUX optisch: 6 banken van 4 kanalen per 2 samples
- AES/EBU: 3 banken van 8 kanalen op 25-pins D-sub connector
- MADI: 1 ingang / uitgang (64/56 kanalen per sample, 32 kanalen per 2 samples en 16 kanalen per 4 samples)
Totaal aantal ingangen en uitgangen
- 112 ingangen en 112 uitgangen (224 totaal) per sample
- 80 ingangen en 80 uitgangen (160 totaal) per 2 samples
- 16 ingangen en 16 uitgangen (32 totaal) per 4 samples
Computerverbindingen
- 1 Thunderbolt-poort (compatibel met 1 en 2)
- 1 USB 2.0-poort compatibel met audio, USB 3.0 en iOS
- 1 AVB Ethernet-poort (vereist OS X Yosemite)
Synchronisatie
- 1 Word Clock ingang
- 1 Word Clock uitgang / thru
Bediening en display (voorzijde)
- 5 navigatiemenu switches
- LCD-scherm 324 x 24 pixels (vumeters en navigatiemenu)
- 1 AC-voedingsschakelaar
Mixing en processing
- 48 digitale mixkanalen
- Weergave van analoge EQ en compressie
Voeding
- Internationaal 100-240 V met automatische instelling 110 V of 220 V
- 50-60 Hz
- Maximaal verbruik 0,5 A
Vereiste systemen: Mac
- Mac Intel 1 GHz of hoger
- 2 GB RAM (4 GB of meer aanbevolen)
- Mac OS X 10.8 of hoger
- Beschikbare Thunderbolt-, USB 2.0- of AVB Ethernet-poort
- Minimaal 500 GB harde schijf voor opname
- AVB Ethernet interface vereist OS X Yosemite
Vereiste systemen: Windows
- PC Pentium of compatibel, 1 GHz of hoger
- 2 GB RAM (4 GB of meer aanbevolen)
- Windows 7 of hoger
- Beschikbare USB 2.0 of 3.0 poort
- Beschikbare Ethernet-poort voor firmware-updates
- Minimaal 500 GB harde schijf voor opname
Toegang en controle via internet
- Clientplatformen: Mac, Windows, Linux, iOS, Android
- Browsers: Safari, Firefox, Chrome, Opera, Explorer, enz.
- Internetclients moeten verbonden zijn met hetzelfde netwerk als de MOTU AVB interface (kabel of WiFi)
Inclusief software
- Thunderbolt en USB 2.0 drivers
- MOTU AVB Discovery App voor Mac (identificatie van aangesloten MOTU interfaces)
- MOTU AVB Discovery App voor iOS
- MOTU AVB Control (internetapplicatie toegankelijk via de interface)
- AudioDesk 4.0 voor Mac en Windows (apart te downloaden), digitale audio software
Systemen: algemene compatibiliteit
- Voor audio I/O van de computer: Mac OS X 10.8 of hoger, Windows 7 of hoger
- Voor internetcontrole applicaties: Mac, Windows, Linux, i
